FPC кабелі орналасуын жобалау ерекшеліктері: сынудың алдын алу, үзіліссіз байланыс және HD дисплейдің тұрақты берілуін қамтамасыз ету

Ультра көрнекі тәжірибе жүргізетін ақылды құрылғылар дәуірінде, жоғары сапалы дисплей сапасы өте маңызды. Алайда, деректер дисплейдің едәуір бөлігі сигнал беру мәселелерінен басталатындығын көрсетеді. «Lifeline» мәліметтері ретінде FPC кабельдерінің рационалды орналасуын жобалау өнімнің сенімділігі мен пайдаланушылық тәжірибесін тікелей анықтайды. Ортақ қамауға алу үшін келесі негізгі жобалық сипаттамаларды және сыни пікірлерді ұстану:

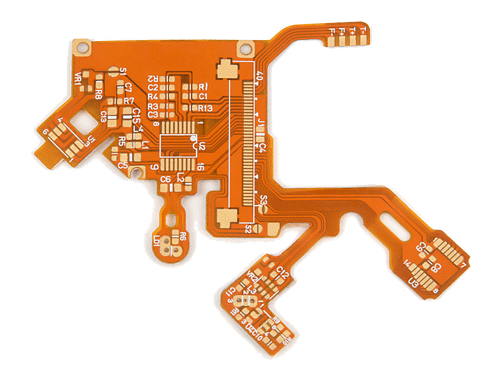

Жобалаудың негізгі сипаттамалары: жабдықпен үйлескен негізгі принциптер

Кабельдік сынықтардың алдын алу үшін дәл иілу:

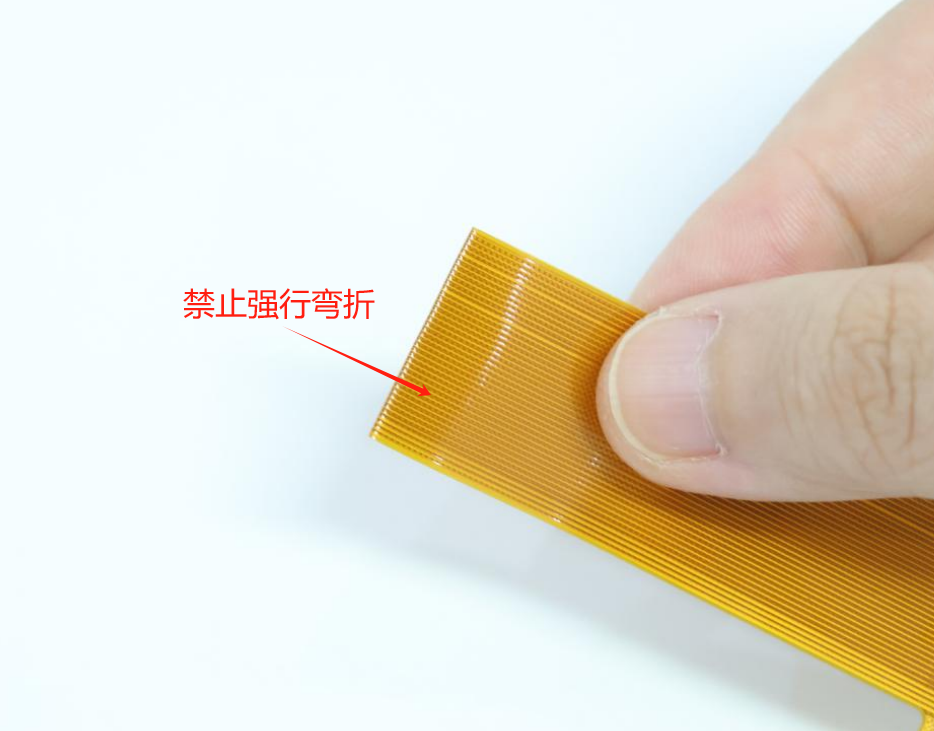

Ең аз иілу радиусы: кабельді иілу кезінде ≥5mm болуы керек. Шағын радио ішкі өткізгіштерге шамадан тыс стресс тудырады, бұл сыну қаупін едәуір арттырады.

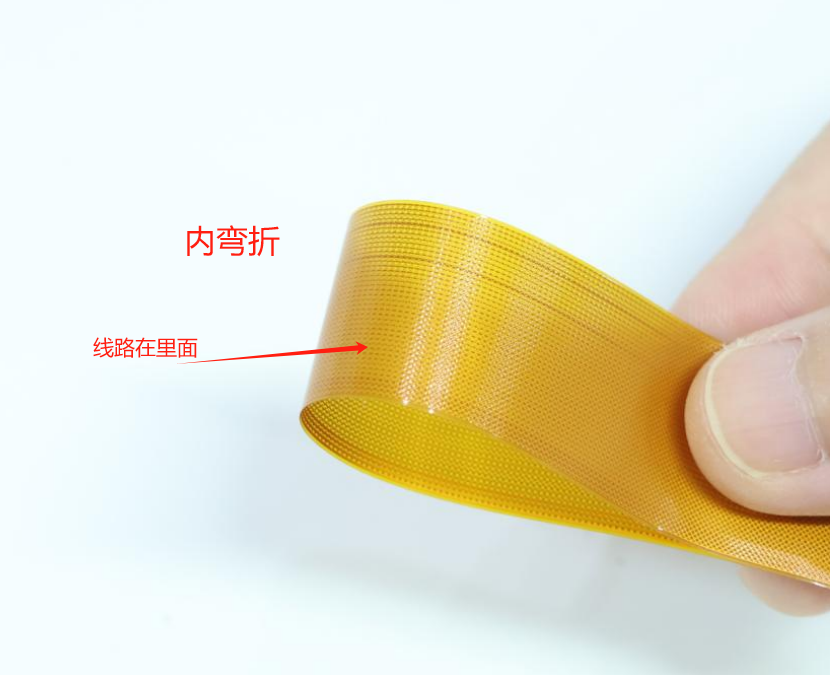

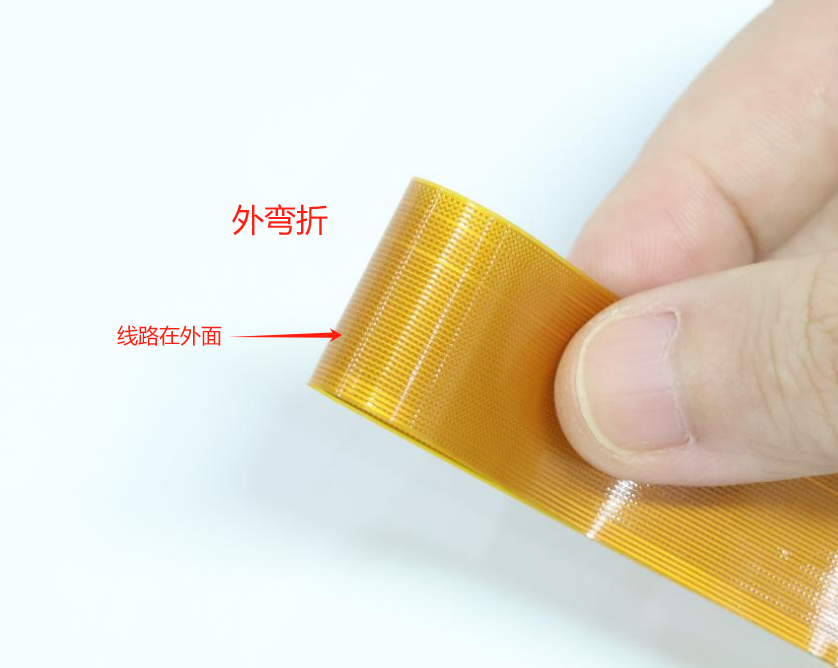

Артықшылықты бағыт: сыртқы иілудің ішкі иілуіне басымдық беріңіз. Сыртқы тақырыптық өткізгіштер тұзды күштерге, кабельдік өмірді азайтады.

Қайталанатын икемдеуден аулақ болыңыз: Біртіндеп бірнеше иілістерді біртіндеп шектеңіз. Жеке, нақты иілуге ​​бағытталған операциялар.

Дизайн Ескерту: Микроскопиялық иілудің зақымдануы көбінесе партиялық істен шығудың жасырын себебі болып табылады.

Діріл кедергісін жою үшін қауіпсіз бекіту:

Операциялық діріл - бұл кабельдің сенімділігі, коннектордың үзіліссіз контактісіне және сигнал тұрақсыздығын бастайды.

Тиімді шешім: бірнеше нүктеде кабельдік маршрутты мықтап бекіту үшін жоғары сенімділікке сезімтал жабысқақ таспаны қолданыңыз. Бұл дірілмен байланысты сәтсіздіктердің алдын алу үшін өте үнемді шара.

Сигналдың жоғары жылдамдықты тұтастығы үшін оңтайландырылған ұзындығы:

4K / 8K жоғары ажыратымдылықтағы дисплейлермен, FPC деректерін беру көлемі артып, сигнал сапасы үшін кабельдің ұзындығын нашарлатады.

Ұсынылатын стандарт: Деректерді берудің кабельдерін көрсету ≤10 см болуы керек. Қысқа қашықтықтар жоғары жылдамдықты, аз шығындарды қамтамасыз етеді.

Ұзартылған ұзындығы Хаттама: Егер құрылымдық шектеулер 20-30 см кабельді қажет етсе, қатаң буманы тексеру сигналдың тұтастығын, тұрақтылығын және өндіріс кірістілігіне сәйкестігін тексеру үшін міндетті болып табылады.

Сыни пікірлер:

 Дисплейдің зақымдануынан және функционалдық шектеулерден аулақ болу

TFT экранды қорғау ережесі: дисплей тақтасына мүлдем механикалық кернеу қолданылмайды! Сыртқы күш немесе стресс қайтымсыз «мұра» (бұлтты) ақаулары тудырады.

Дисплейдің айналуының шектеулері:

≤320x480 шешімдері:

Әдетте толық жедел жадты біріктіреді, әдетте, 90 ° кескінді қолдайды (икемді орналасулар мен қуатты оңтайландыруға мүмкіндік береді).

Шешімдер> 320x480:

 Жоқ немесе шектеулі ішкі қошқардың арқасында 90 ° бұрылу әдетте қолдау көрсетілмейді. Модельге қатысты қолдау біздің FA-мен расталуы керек!

Image Mirroring функциясы: Көптеген дисплейлерде тік / көлденең кескінді аппараттық құрал арқылы (секірушілер) немесе бағдарламалық жасақтама командалары арқылы көрсетіңіз. Іске асыру әдістері мен модельдік үйлесімділік біздің FA-мен расталуы керек!
