Артқы жарықтандыру Жүргізуші дизайны: Дисплей экранының сапасын жарықтандыру үшін сыни мәліметтер

СК экрандар әлемінде, бұл ақпараттық таза монохромды экран немесе жанды түс экран, артқы жарық - бұл оның көрнекі презентациясының жаны. Алайда, жарықтандыруды жүргізу жай «жарыққа қосудан» әлдеқайда күрделі. Жобалық мәліметтерді елемеу Дизайн мәліметтері біркелкі емес жарықтылыққа және ең нашарлаған пайдаланушы тәжірибесіне әкелуі мүмкін, ең жақсы немесе қысқартылған дисплейлер экранының ең жақсысы нашар. Бұл мақала «Артқы жарықтандыру» жобалаудың негізгі принциптеріне, инженерлерді тұрақты және сенімді дисплей шешімдерін құруға мүмкіндік береді.

2. Уақытты бақылау: «елес» және «жыпылықтауын» алдын алу

Артқы жарық диодтары тұрақты ток көзімен қозғалуы керек! Бұл «әр түрлі модульдер бойынша сәйкес келмейтін жарықтылық» мәселесін шешу үшін өте маңызды. Жарық диодтары алға кернеудің өзгеруіне кедергі келтіреді (VF) (әдеттегі бір деңгейлі мәні: 2.7-3.2В). Тұрақты кернеу жетегінде, сәл төмен VF шамдары төмендейтін жарық диодтары көбірек ток алады, нәтижесінде vf-ді жоғарылайды, ал VF жоғарылатылғандар күңгірт болады. Тұрақты ағымдық жүргізу әр жарық диоды арқылы ағымдық бақыланады (әдетте 15-20 мА), монохромды экрандарда біркелкілік және түрлі-түсті экрандарда бояудың дәл көбеюін қамтамасыз етеді.

2. Уақытты бақылау: «елес» және «жыпылықтауын» алдын алу

СКД экранында ұйқыдан немесе оянғанда, оның ішкі сұйық кристалдары жауап беру уақытын қажет етеді және дереу тұрақты дисплей күйіне жетпейді. Артқы жарғыны лезде іске қосу Пайдаланушылардың «елес» немесе тұрақсыз жыпылықтауын тудырады. Негізгі жобалау ережелері:

Қуат қосу / ояту: Артқы жарық дисплей кем дегенде 30 кадрдан кейін жаңартылғаннан және тұрақтанғаннан кейін ғана іске қосылуы керек. Бұл пайдаланушыларға тұрақты, таза бастапқы суретті көруге мүмкіндік береді.

Қуатты өшіру / Ұйқы: рет-ретділікті қатаң сақтау: алдымен артқы жарықты сөндіріп, дисплей сигналын өшіріп, дисплейдің ажыратыңыз. Бұл реттілікті қалпына келтіру өшірілген кезде ашық жарқын түзетулер немесе «елес» артефактілеріне әкелуі мүмкін.

3. Схемаларды жобалау және параметрлерді есептеу: қауіпсіздік және тиімділік

Жалпы жетегіші тізбектері:

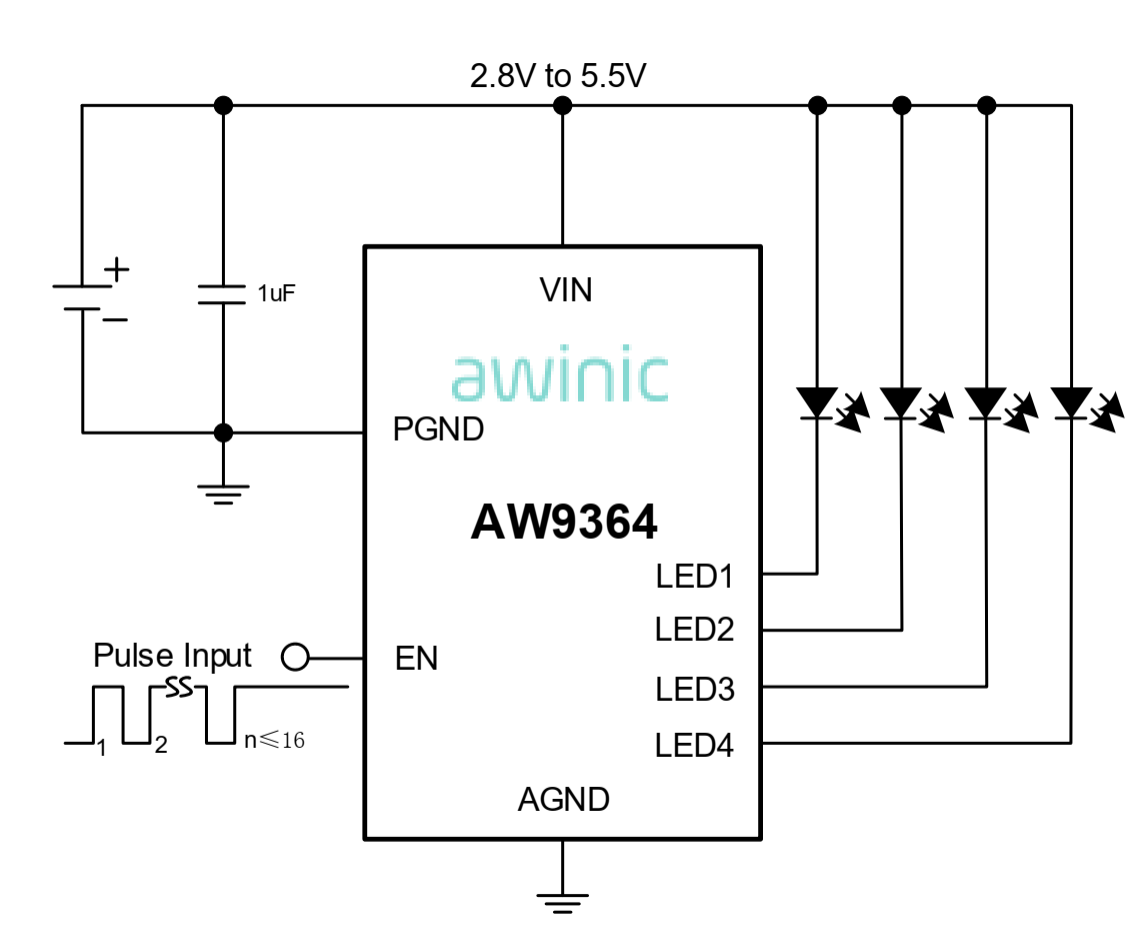

Бір жарықдиодты параллель жетек: Жақсыдан жақсы дизайн (бір жарықдиодтың істен шығуы барлық адамдарға әсер етпейді). Алайда, жалпы жетіспеушіліктің жалпы сұранысы жоғары (мысалы, 80-160МА @ 20МА / ЖШД).

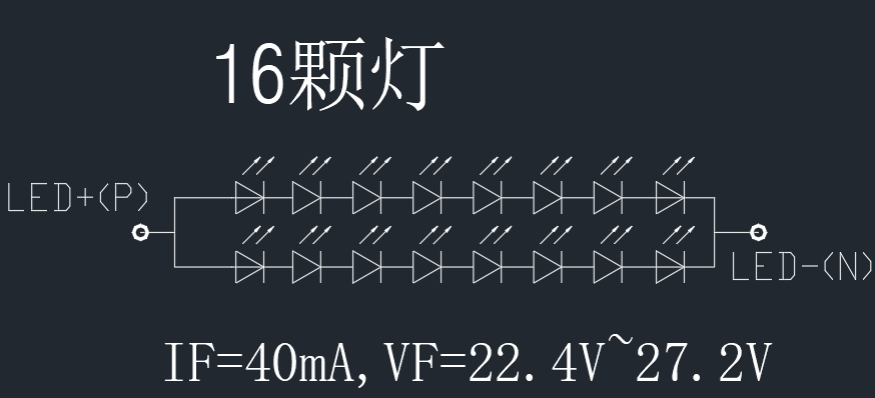

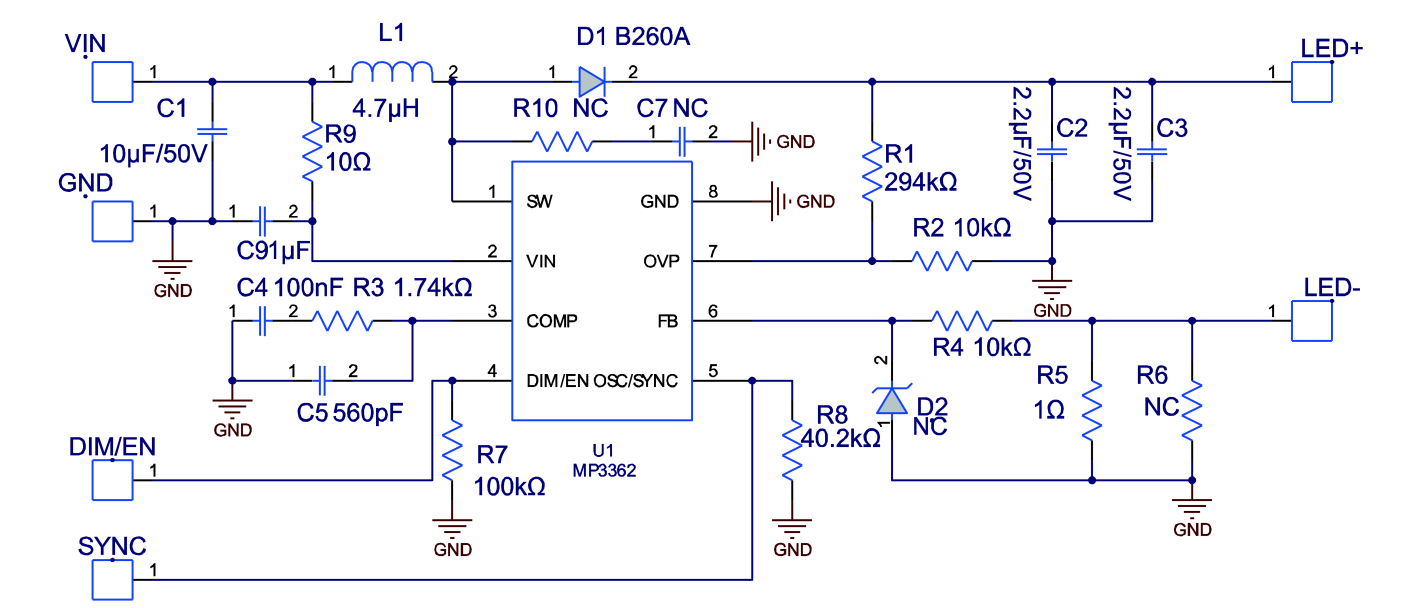

Көп ішекті сериялы драйвер: тиімді, орташа және үлкен LCD экрандарына жарамды. Дизайн туралы пікірлер:

Серия кернеуі: Жолдардағы жалпы кернеу = бір жарық диоды VF * сериялар. Мысал: 8 LEDDS сериялы драйверді қажет етеді ≥ 3.2V * 8 = 25.6V (маржаны ескеріңіз).

Параллель ток: жалпы диск тогы = бір жолға ток * параллель жолдар саны. Мысал: параллель, екі жол, бір жолдан 20 мА, жалпы ағымдағы = 20 мА * 2 = 40 мА.

Қауіпсіздік шеттері: 36V-ден аспайтын дизайнның шығу кернеуі (жалпы қауіпсіздік - төмен кернеу - SELV - шектеу). Жетекшінің жалпы ағымы 300 мА-дан аспауы керек (теңдестіру тиімділігі және компоненттерді таңдау).

Қорытынды

Ерекше дисплей экранының тәжірибесі артқы жарықтандыруды жобалаудан басталады. Шығынға сезімтал монохромды экрандар немесе көзбен талап етілетін түрлі-түсті экрандар үшін немесе көзбен танысуға, қуат көздерін терең басқаруға, қатаң бақылауға, параллельді реттейтін, сонымен қатар қауіпсіздік стандарттарын дәл есептеп, қауіпсіздік стандарттарын ұстану - бұл жоғары сапалы, ұзаққа созылатын өнімдерді құру үшін маңызды қадамдар. Бұл кәмелетке толмағандар «бөлшектер» дерлік дисплейлер экранының түпкілікті сапасын және пайдаланушының қанағаттанушылығын анықтайтын маңызды факторлар болып табылады.
