RGB интерфейсінің дизайны: Custom LCD экрандардағы жоғары тиімділігінің шлюзі

  Қазіргі заманғы дисплей технологиясында RGB интерфейсі LCD экрандарын жүргізудің негізгі шешімі болып табылады, әсіресе TFT сияқты, әсіресе жоғары сапалы дисплейлер, оның толық түсіндегі кескін деректерін жоғары жылдамдықпен тарату мүмкіндігінің арқасында. Тәжірибелі жеке LCD дисплей өндірушісі ретінде CNK Electronics (CNK) RGB интерфейсінің дизайнының қаншалықты сапалы әсер ететінін түсінеді. Оның өзегі тұрақты синхрондау сигналдық полярлығын және тұрақты, тегіс, тегіс көрнекі және бай, түпнұсқа түстер үшін техникалық іргетастың түзілуіне байланысты.

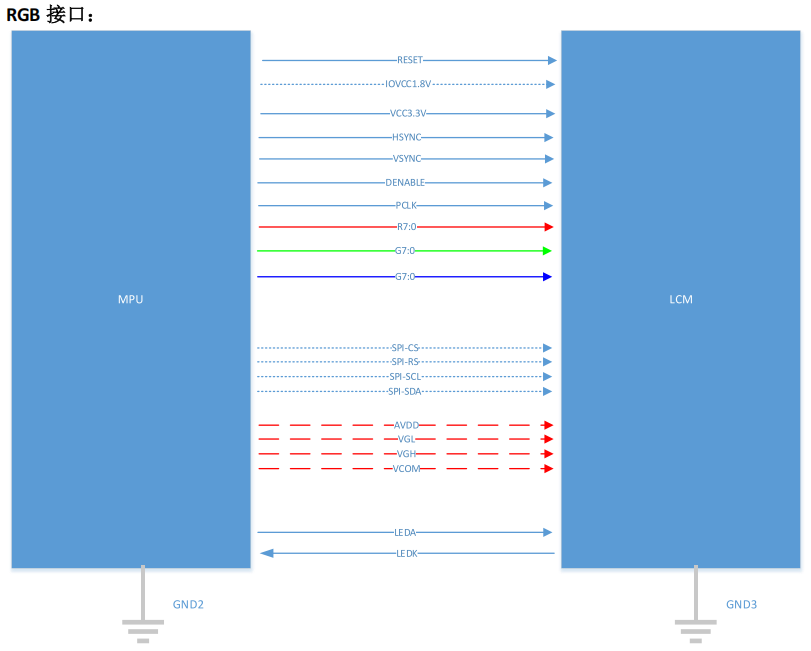

Қос режимдегі жұмыс, икемді үйлесімділікТың, RGB интерфейсі, ең алдымен, тиімді екі жұмыс режимін ұсынады:

Den Mode (Деректер қосу басымдылығы): мына жерде сигнал Деректердің жарамды терезесін басқару үшін кілт болып табылады. PCLK Clock сигналының фазасы (жиектерді беру / құлап кету / жиекті ысырмалар) СКД модулімен қатаң синхрондауы керек; Әйтпесе, Сыбайлас жемқорлық пайда болуы мүмкін. Қызыл (R7 ~ R0), жасыл (G7 ~ r0), көк (G7 ~ G0), көк (B7 ~ B0) 8 биттік желілер арқылы тарату (B7 ~ B0) 8 биттік желілер 16,77 миллион түстерді жеткізеді. HSYNC және VSSYC осы режимде жеңілдетілуі мүмкін.

Синхрондау режимі (Синхрондау сигналының басымдылығы): Бұл режим белсенді дисплей аймағын анықтау үшін HSYNC (көлденең синхрондау) және VSSYNC (тік синхрондау) сигналдарына сүйенеді. Олардың белсенді мемлекеттері (әдетте жоғары тиімді) жүргізуші алаңымен туралануы керек; Әйтпесе, сәйкессіздік немесе тіпті бос экрандар болуы мүмкін. PCLK фазалық синхронизациясы, R / G / B деректері DEN MODE-ге ұқсас болып қалады.

Дизайн негіздері: Табыс «РГБ интерфейсінің дизайнында» сыни нүктелер егжей-тегжейлі айтады:

1.Data сызығын растау: экранның интерфейсі DB0-DB24 сияқты жалпы жапсырмаларды қолданған кезде, LCD модулін жеткізуші бар автобуста дәл RGB сигналын растау қажет. Қате тапсырыс берілмеу түске қателік тудырады.

2.Клят функционалды шекаралары: Таза RGB интерфейсі - бұл инициализация пәрмендерін немесе оқу күйін таратуға қабілетсіз «бір жақты деректер арнасы». Осылайша, Custom LCD жобаларында ол көбінесе SPI сияқты басқару интерфейстерімен жұмыс істейді, ол экранды баптандыру және басқарумен айналысады.

  Кәсіби жеке LCD дисплей өндірушісі ретінде біз Суреттеу уақытының өзгеруі және нақты сигналдық полярлық сәйкестендіру LCD экрандарының тұрақтылығын анықтайтынын түсінеміз. CNK-мен бірге CNK-мен бірге техникалық қолдау үшін серіктес, интерфейске арналған техникалық қолдау және дисплейдің шешімдері - сіздің дисплейдің шешімдері - жоғары жылдамдықты, толық түсті көрнекі емес, дәлдікпен жарқырайды.
