LCM өткізгіш эластомер қосқыштары: дәлдік электрондық қосылыстарға арналған «икемді көпір»

Сұйық кристалды дисплей (LCM) модулі мен басылған схема тақтасы (PCB) арасында көрінбейтін, бірақ Vital «ақпараттық тас жол» - «ZebRA STRIP» деп аталатын LCM өткізгіш эластомер қосқышы. Оның ерекше құрылымымен және көрнекті нәтижелерімен қазіргі заманғы электронды құрылғыларда тұрақты және тиімді байланыстардың негізі болып табылады.

Күрделі құрылым, тұрақты беріліс

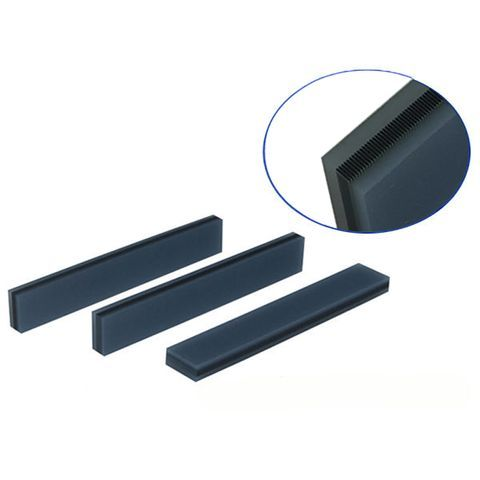

Бұл қарапайым жолақ емес. Онда өткізгіш силикон резеңке мен оқшаулағыш силикон резеңкеден нақты, ауыспалы қабатталған құрылымы бар. Бұл сансыз параллель, дәл кеңістіктегі өткізгіш арналарды жасайды (зебра жолақтарына ұқсайды). Бұл дизайн сұйықтықты және PCB арасындағы ағымдық және сигнал беруді, ал резеңке материалдардың тұрақтылығын және резеңке материалдардың деформациясын ұсынған кезде, ұзақ мерзімді, тұрақты және сенімді қосылыстарды қамтамасыз етеді.

Тиімді құрастыру, шығындарды оңтайландыру

Дәнекерлеу немесе PIN кодтармен салыстырғанда, өткізгіш эластомер қосқыштарымен құрастыру «бір рет басу арқылы» - тек «бір рет басу арқылы», тек тиісті орналасуды және тиісті қысымның қолданылуын талап етеді. Бұл өндірістік процестерді едәуір жеңілдетеді, автоматика мен өндіріс тиімділігін арттырады және оны жаппай өндіріске өте ыңғайлы таңдау жасайды.

Негізгі таңдау критерийлері: параметрлер сәттілікке нұсқайды

Оның жұмысын толығымен пайдалану үшін, нақты таңдау өте маңызды:

Екі материалдық чемпиондар:

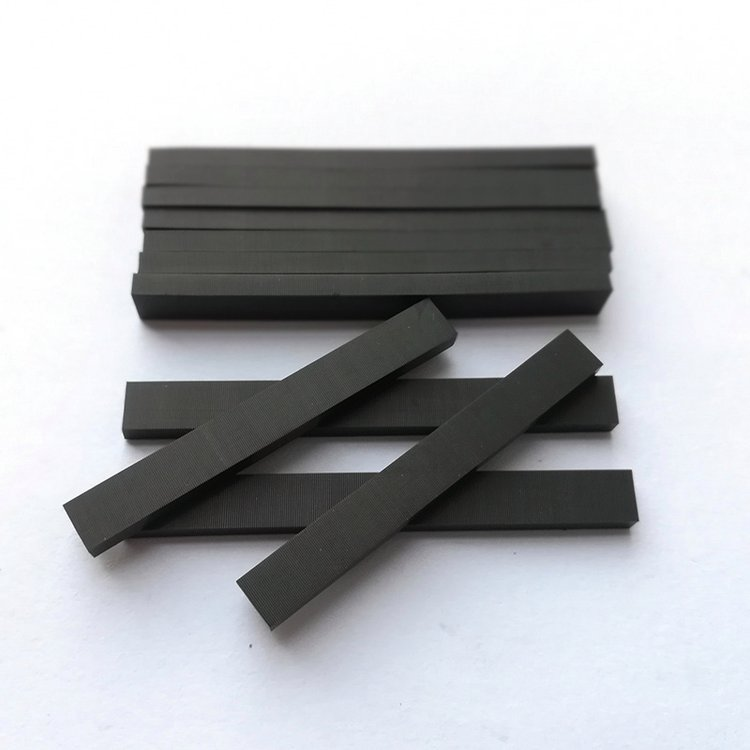

Қатты силикон: экономикалық таңдау. Орташа серпімділік (қаттылық 35 ° ~ 45 °). Жеткізу кезінде антистатикалық шаралар мен деформацияның алдын-алуды талап етеді.

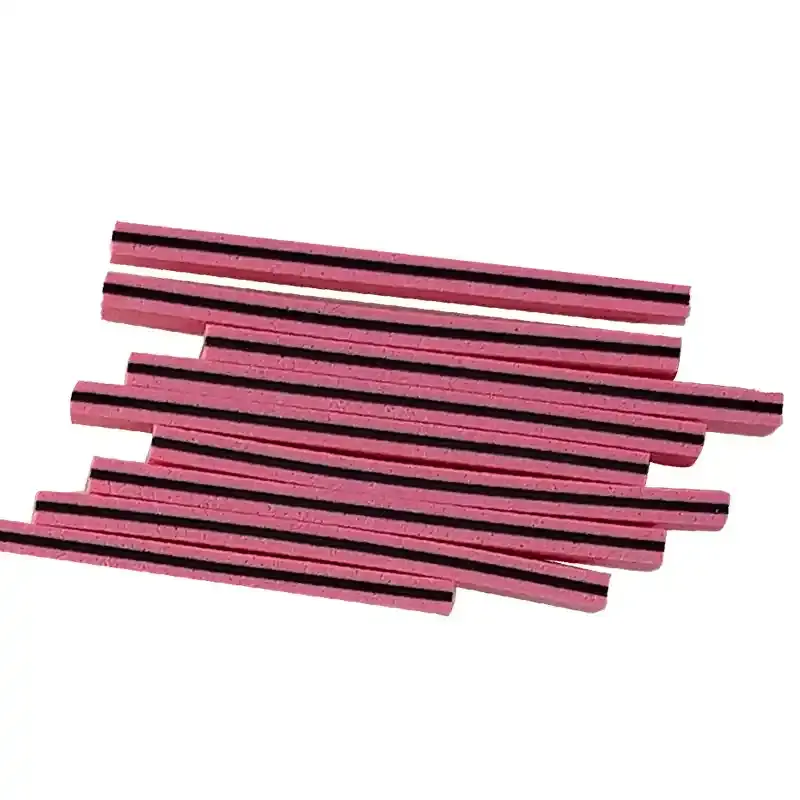

Көбіктенген силикон (көбік резеңке): жұмсақ және ластануға төзімді (қаттылық 20 ° ~ 30 °). Тамаша деформацияға төзімділік. Ылғалдан қорғауға баса назар аудару қажет. (Көміртекті қабат қабатының қаттылығы екеуі үшін де, 65 ° ~ 75 °).

Негізгі өлшемді және электр параметрлері:

Тауық (0,05 / 0.1 / 0.18mm): Алтын ереже! Әрбір ПДБ төсемінің кем дегенде 3 өткізгіш қабатпен жабылғанын тексеріңіз (ұсынылған 4-5 қабат 0,05 мм, 4-5 қабат). Бұл сигналдық тұтастықтың негізі.

Жүргіш қабаттың ені (0,4 ~ 1.0 мм): жалпы қосқыштың кермектігіне және биіктік дизайнына әсер етеді. Жалпы ереже: қосқыштың ені ≤2.0MM жұптары 0,6 мм өткізгіш қабаты бар жұп; ≥2.0MM жұптары 0,8 мм жұптар.

Еңкейту бұрышы (өткізгіш қабат бейімділігі): әдетте ≤2 ° дейін басқарылады.

Биіктігі (сыни!): Есептеу формуласы: қосқыш биіктігі = h × (1 + сығымдау коэффициенті). H - СКД-дің астыңғы жағы мен ПХД-дің жоғарғы беті арасындағы теориялық алшақтық (H = PCB бетінің биіктігі - металл жақтаудың қалыңдығы - қабырғадағы қалыңдығы - қабырғалық биіктігі - СКД, қалыңдығы).

Сығымдау коэффициенті (Lifeline!): 10% ~ 15%! 10% -дан төмен, нашар байланыс және тұрақсыз кедергілер; 15% -дан жоғары коннекторды қысып немесе PCB-ді бүлдіріп, құрастырудың ақаулары немесе зақымдалуы мүмкін.

Электрмен жабдықтау: өткізгіш қабаттың төзімділігі өте төмен болуы керек (мысалы, ≤., Бірақ, бірақ ≤1.1, бірақ ≤1.1, бірақ ≤1.1 теріңіз), ал оқшаулағыш қабатқа төзімді (≥10 ^ 12 · 12 · · · · · · · · · · · см), тиімді және мінсіз оқшаулануды қамтамасыз ету.

Кең қосымшалар, ubistity қатысуы

Қалталар калькуляторлары, смарт-есептегіштер, және медициналық бақылау металлдары, өндірістік бақылау интерфейстері, өнеркәсіптік басқару интерфейстері, LCM өткізгіш эластомер қосқыштары, өздерінің ықшам мөлшері, жоғары сенімділігі және қарапайым құрастыру, «сансыз кейіпкерлер» сияқты, сансыз электрондық құрылғыларда көрсетіледі.

Қорытынды

Кішкентай зебра жолағы айтарлықтай қосылыстарды жүзеге асырады. Өзінің материалдық қасиеттерін терең түсіну және негізгі параметрлерді дәл басқару (әсіресе төсеу ережесі, сығымдау коэффициенті және биіктікті есептеу) электронды құрылғылардың тұрақты жұмысын және ұзақ мерзімді жұмысын қамтамасыз етуі керек. Дәлдік электрондық қосылыстарға тұрақтылықты қамтамасыз ету үшін кәсіби және сенімді өткізгіш эластомер қосқышын таңдаңыз!
