СКД жұмысының және тұрақтылықты ашу үшін магистральдық подъекті параметрлері - аппараттық дизайнға арналған негізгі пікірлер

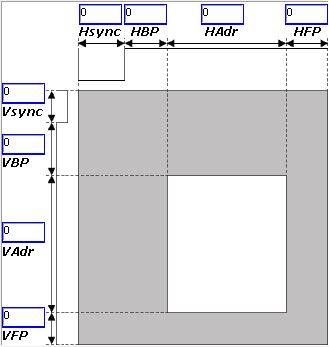

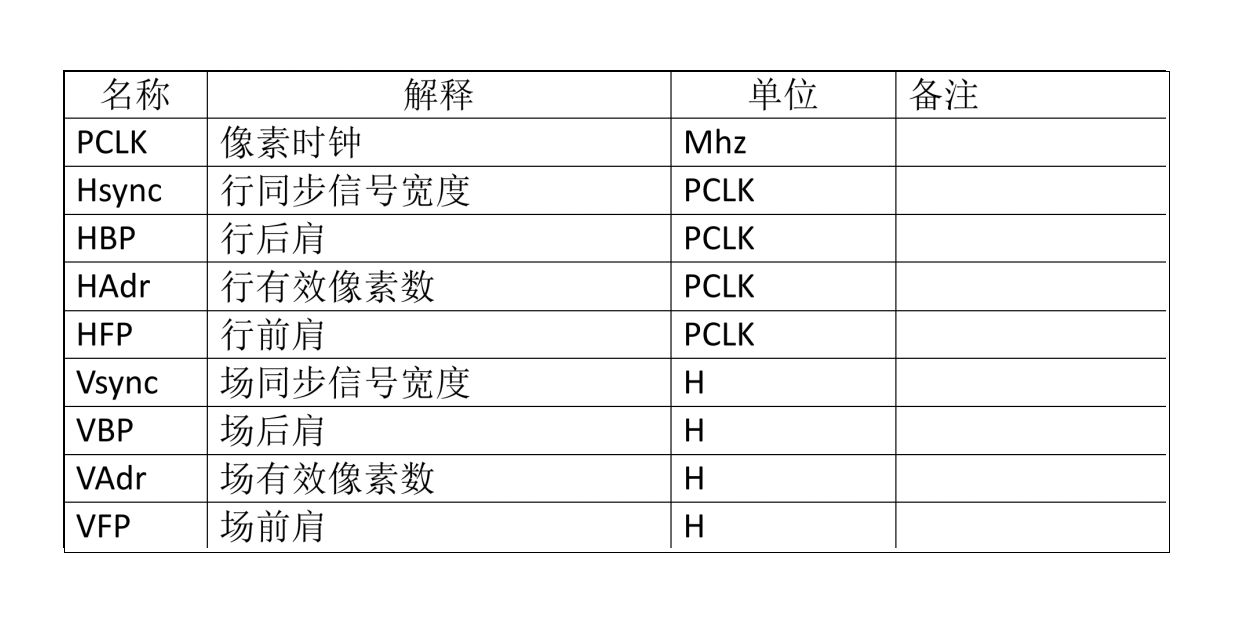

СК экрандар мен тиісті СКД модульдерінің аппараттық дизайнында, уақыт параметрлерінің нақты конфигурациясы дисплейдің оңтайлы өнімділігі мен жүйелік тұрақтылыққа қол жеткізу үшін негіз болып табылады. Олардың ішінде кіреберістің (бос уақыт) параметрлері өте маңызды, олар пиксель сағаттарының (PCLK), көлденең / тік синхрондау сигналдарын, алдыңғы / артқы кіреберістерді (HBP / HFP, VSP / VFP) және белсенді пиксель аймағын (HADR / VADR) анықтайды. Кәсіби LCD дисплей өндірушісі ретінде CNK Electronics (CNK) бастапқы таңдау кезеңінде осы параметрдің талаптарын нақтылаудың маңыздылығын көрсетеді. Бұл драйвер СК мен шыны субстрат уақытының үйлесімділігін қамтамасыз етеді, кейінірек дизайнерлік түзетулерді болдырмауға мүмкіндік береді.

Ауысым параметрлері еркін саннан алыс, олар тікелей дисплейдің жұмысын жазады. PCLK = (Hync + HBP + HBP + HADR + HADR + HADR + HADR + HFP) × (vssync + vadr + vfp + vfp) × кадр мөлшерлемесін тікелей есептейді. Жаңарту жиілігі (әдетте 60 Гц, әдетте, сергіткіш дисплейлер 144 Гц дейін) әйнекті және СК зарядтау / зарядтау мүмкіндіктерімен шектеледі. Жаңарту тарифі тым төмен экрандық жыпылықтайды, бұл визуалды жайлылыққа нұқсан келтіреді. Сондықтан, аппараттық дизайнда жоғары ажыратымдылықтағы немесе жоғары сергіткіш СКД қолданбаларында да тұрақты сигнал беруді қамтамасыз ету үшін аппараттық дизайн (әсіресе HFP / VFP) резерві болуы керек.

  Интерфейс түрі сергіту жылдамдығы мен күйін келтіру стратегияларын тікелей әсер етеді. RGB интерфейстері үшін инженерлер жаңарту жылдамдығын есептеу үшін VSSYC сигналдық кезеңін тікелей өлшей алады. MIPING модульдері үшін MIPI интерфейстері бар модульдер үшін арнайы пәрмендер жіберілуі керек (мысалы, R35H = 0x00 бет), содан кейін TE PIN арқылы өлшеу керек. Аппараттық дизайн негізгі тестілеу пункттерін (E.G., VSSYNC, TE) брондауы керек және өлшеу қателерін немесе аномалияларды (мысалы, жыртып, жыпылықтайтын) кедергі келтіруі мүмкін кедергілерді болдырмау үшін, жоғары сапалы сигналды бағыттауды қамтамасыз етуі керек.

  Сәтті СКД экранының интеграциясы тәжірибелі LCD дисплей өндірушілерімен терең ынтымақтастыққа сүйенеді. Әсіресе, СКД жобаларын немесе CLCD модулін, CNK электроникаларын (CNK) теңшеуге кеңес береді: CNK Electronics (CNK) кеңес береді: Мақсатты кіреберістің параметрлері және драйвердің шешімдерін бөлісу, өндірушінің әйнек дейінгі профильдерін және конфигурация ұсыныстарын алу. Бұл сигналдық қақтығыстар, электрлік бұзушылықтар немесе ОӘК мәселелеріне жол бермейді. CNK техникалық тобының техникалық тобын қосалқы қолдауды ұсынады, бұл құрылғыны оңтайландыру және сигналдың тұтастығын талдау - бұл сіздің аппараттық дизайныңыз бірінші рет пайда болады және дисплей модульдерінің толық өнімділігі мен сенімділігін қанағаттандырады.

  CNK Electronics - визуалды инновацияңызды кәсіби дисплей технологиясымен қамтамасыз ету.
