Өзекті емес процестерді ашу: жиекті дисплей технологиясы болашақты қалай қалыптастырады

 Тұтынушылардағы электроника нарығында, AMOLED дисплей технологиясы жоғары контраст және икемді өсіру сияқты артықшылықтарға байланысты AMOLED DISPLEATS технологиясы, киінген смартфондар мен қисық-экран өнімдері үшін артықшылықты таңдау болды.

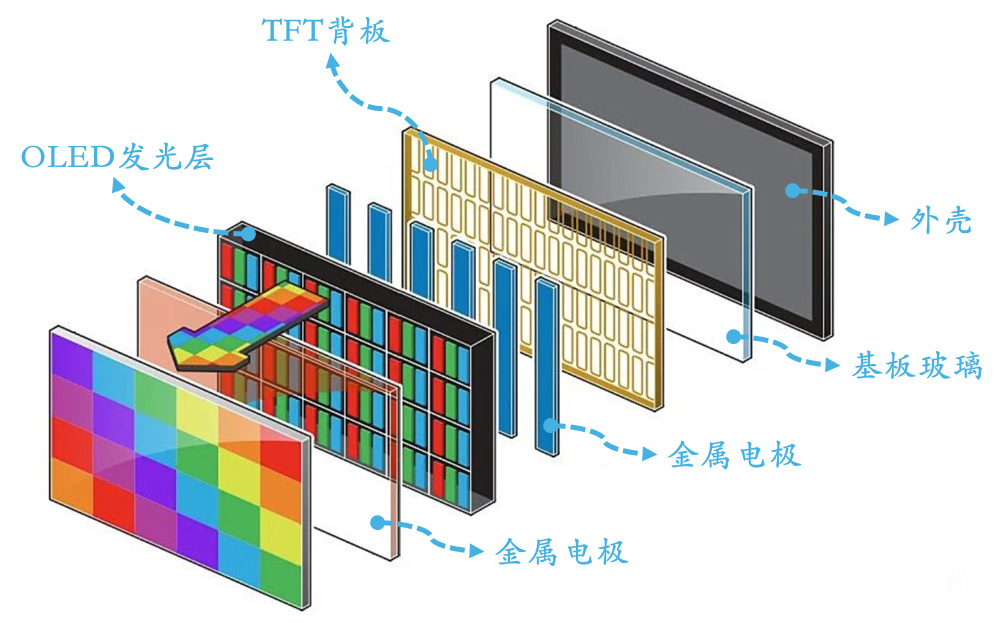

  Оның негізгі құрамына OLED жарық шығаратын қабат, TFT Backlane, металл электродтар, субстрат әйнегі және корпус кіреді.

  Иілгіштігі икемді өндіріс процесі, мысалы, субстрат тазалау / PI жабыны, рюкланы дайындау, оқшаулау, OLED булану және инкапсуляция, интеграция, лазерлік көтеру және модульді жинау сияқты негізгі қадамдар пайда болады.

  Дисплей технологияларын зерттеу, дамыту және өндіруге мамандандырылған компания ретінде CNK Electronics Co. Co., Ltd.

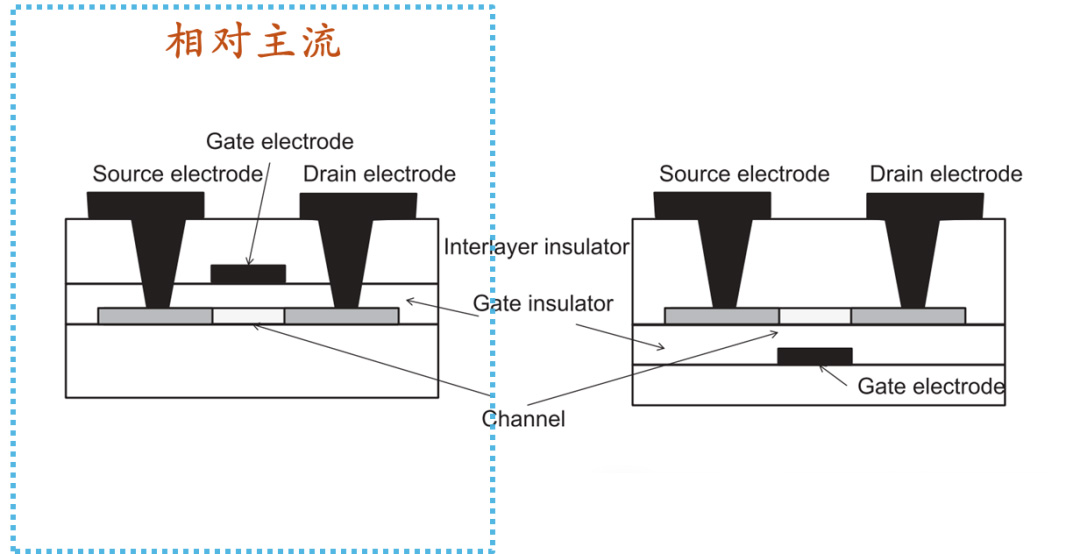

  Тұрымдылықты негізгі өндіру процесі бірнеше техникалық блок процестерін қамтиды. Backplane TFT (BP) процесі, төмен температуралы поликристалды кремний (LTPS) технологиясы жоғары электронды ұтқырлыққа байланысты негізгі бағытқа айналды. Оның жоғарғы қақпасының құрылымында буферлік қабатты тұндыру, канферлік қабаттарды, каналдың имплантациясы, лазерлік кристалдануы (ELA), лақап тазартатын кристалдану, ал көзді ағызуды имплантациялау. Арнайы газдар жұқа пленкамен тұндыруда, модификациялауда және игеруде маңызды рөл атқарады: мысалы, Pecvd процестері A-Si / Sinx / Sinx / SiOx жұқа қабықшаларына SIGH₄ / N₂O / NH₃ қолданылады; Атомдық қабатты тұндыру (ALD) AL₂O3 инкапсуляция қабаттарын қалыптастыру үшін TMA және H₂o жұмыс істейді; Құрғақ мөлшерде дәлдікке ие болуы керек жоғары дәлдікке ие, мысалы, CF4 / SF6 / CL2, мұнда BCL3 металл оксидтер қабаттарын азайтады, ал CL2 таза және тиімді процесті қамтамасыз етеді.

  Икемді өрнек өндірісінде, лазерлік көтеру (LLO) және жұқа пленкалық инкапсатив (TFE) өнімнің сенімділігі үшін өте маңызды. LLO процесі икемді PI субстратының 308nm Xecl лазерін әйнек субстраттан бөлу үшін қолданылады, ал TFE технологиясы ылғал мен оттегіні, құрылғыны ұстау үшін көп қабатты жұқа қабықшалар қолданады.

  Сонымен қатар, ион имплантациясы (IMP) процесі BF3 / PH3 / H2-ді допинг атомдарын қамтамасыз ету үшін пайдаланады, себебі xe зарядтауды болдырмау үшін xe-мен бірге қызмет көрсетуге мүмкіндік береді.

  Дисплей технологиясы икемділік пен жоғары ажыратымдылыққа ұмтылған сайын, өртенулі өндіріс процесінің күрделілігі мен дәлдігі жоғарылауды жалғастыруда. Amoled және LCD технологиясының артықшылықтарын біріктіру арқылы CNK Electronics HMI-дің электроника, тұтынушылық электроника, өндірістік бақылау, өндірістік бақылаудың инновациялық шешімдерін ұсынатын HMI адам-машиналық өзара әрекеттесу модульдерінің өнімділігі мен сенімділігін үнемі оңтайландырады.
