Smart құрылғыңыз үшін оңтайлы LCM шешімін қалай таңдауға және теңшеуге болады

  Smart Hardware дизайнының бастапқы кезеңдері кезінде инженерлік инженерлердің бірі - бұл өнім үшін «ашық және таза көзді» таңдау - сұйық кристалды дисплей модулі (LCM). Кәсіби LCD дисплей өндірушісі ретінде CNK Electronics бағдарламасы LCM керемет LCM ерітіндісінің LCD экранын таңдаудан әлдеқайда көп екенін түсінеді. Ол дәл құрылымдарды, әр түрлі дисплей технологияларын, және бүкіл құрылғымен біркелкі интеграцияны қамтиды. Бүгінгі таңда біз сіздің қажеттіліктеріңіз үшін ең қолайлы LCD модулін қалай бейімдеу туралы техникалық тұрғыдан білеміз.Бірі: құрылымдық таңдау - LCM сенімділігі мен интеграция деңгейін анықтайтын негіз

LCM негізгі негізі оның ішкі құрылымында жатыр, бұл өнімнің сенімділігі, қалыңдығы және құны тікелей әсер етеді. Біз негізінен екі технологиялық жолды ұсынамыз: COB және COG.

COB құрылымы:Жоғары құрылымдық беріктігін қажет ететін сценарийлер үшін қолайлы. Оның сипаттамасы - СК ШОК немесе байланыс процестері арқылы қол жеткізілген ПХД-ге байланыстырылғандығы. Құрылым берік және оны жақсартуға арналған беріктікке арналған металл жақтаумен, мүмкіндігінше жұптастыруға болады. Бұл құрылым негізінен 1,1 мм және 0,7 мм, оны өнеркәсіптік бақылау және тұрмыстық техника сияқты өрістер үшін берік таңдау жасайды.

ҚҰРЫЛЫСЫ:Бұл ультра жұқа профильдер мен жоғары пиксель тығыздығы үшін негізгі технология. СК қосымша PCB қажеттілігін және модуль көлемін едәуір төмендететін СК экранының gto әйнегіне тікелей байланыстырылған. Ол ITO қалыңдығының кең ауқымын 1,1 мм-ден 0,4 мм-ге дейін қолдайды. Атап айтқанда, 0,4 мм және 0,55 мм жұқа әйнек түрлері тозған құрылғылар мен жоғары деңгейлі портативті құралдардың өте жұқа қажеттіліктеріне сәйкес келуі мүмкін.

  Сонымен қатар, қосылу әдісі бірдей маңызды. Дәстүрлі зебра стрипі / эластомер қосылымдарынан қосымша жетілдірілген FPC, қойынды және ілмектерден бастап, СКД экранының құрамдас бөліктерін, сигналды жіберу талаптары мен кеңістіктік орналасуларға сүйене отырып, электр қосылымының оңтайлы шешімін таңдай аламыз.

Екінші бөлім: Дисплей технологиясы - визуалды және қуат талаптарын дәл сәйкестендіру

  Құрылымды таңдағаннан кейін, дисплей технологиясын таңдау соңғы визуалды өнімділікті анықтайды. СКД экранының әр түрлі түрлері әр түрлі контраст коэффициенттерін ұсынады, бұрыштарды қарау және жауап жылдамдығы.

Негізгі / Жоғары опцияларға арналған негізгі:Дисплейдің төменгі талаптарын төмендетілген шығындар үшін TN / HTN экономикалық таңдау болып табылады. Жоғары контраст коэффициенттері және кең қарау бұрыштары қажет болған кезде, STN сериясы (STN-YG / Blue / Grey) және олардың ASTN / FSTN сияқты жаңартылған нұсқалары тамаша монохромды дисплеймен қамтамасыз етеді. Айта кету керек, FSTN және DFSTN TFT экрандарымен салыстырылатын дисплейдің сапасына қол жеткізе алады, оларды көптеген жоғары деңгейлі құралдар үшін таңдаулы таңдау жасайды.

Түрлі-түсті және жекелендірілген дисплей:Монохромды дисплейлер де «түрлі-түсті» болуы мүмкін. Біз бұған екі техникалық жол арқылы қол жеткіземіз:

1.Сүт + Экран басып шығару:Экранды басып шығару (пленкада немесе әйнекте) СКД модулінің полиаризаторына қолданылады, тұрақты түсті белгішелер, логотиптер, логотиптер және т.б., өнім брендін тану және эстетиканы жақсарту.

2.Ва + көп түсті артқы жарығы:Төменгі жарықдиодты жарық диодты жарық түсінің түсін бағдарламалау арқылы бірдей экран дисплейдің әр түрлі түстері арасында ауыса алады, әр түрлі күй туралы ақпаратты динамикалық түрде жеткізуге болады.

Үшінші бөлім: Функционалды интеграция - LCM-ге сенсорлық өзара әрекеттесу

Қазіргі заманғы смарт-аспалы құрылғылар тегіс сенсорлық тәжірибеге сүйенеді. Біз CTP ерітінділерін ұсынатын LCD модуліне сенсорлық функцияны тереңдетеміз.

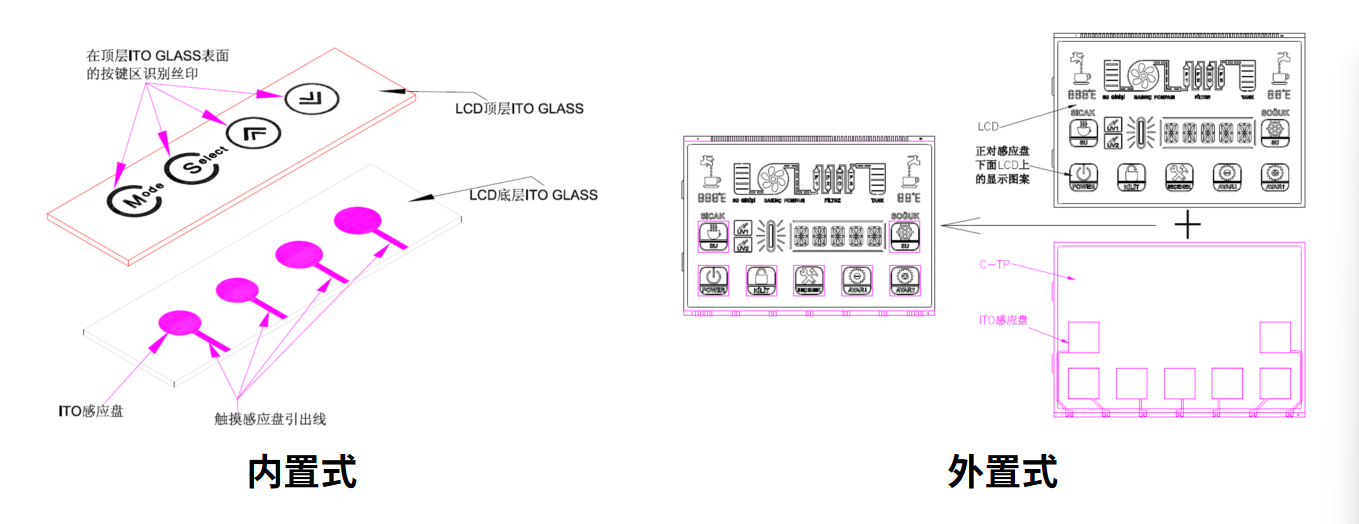

Сыртқы кірістірілген vs:Құрылымдық дизайнға байланысты сіз СКД экранының (ұяшықтағы) бетіне тікелей дайындалған немесе сыртқы компонент ретінде (сыртқы) (сыртқы) тіркелген, сенсорлық сенсорды таңдауға болады. Ұялы-ұяшығы жалпы модульдің қалыңдығын азайтуға көмектеседі, ал сыртқы опция жөндеу және ауыстыру үшін икемділікті ұсынады.

Өзін-өзі сыйымдылығы vs Мульти-жанасу:Қарапайым батырманың қажеттіліктері үшін, өздігінен CTP тез жауап беруді және араласуды ұсынады. Сырғыру және қысу сияқты күрделі қимылдарды қажет ететін қосымшалар үшін біз HMI лшемін едәуір байытпаймыз.

  СКД дисплейлерінің тәжірибесі ретінде CNK Electronics 'мәні ретінде стандартты LCD модулімен ғана емес, сонымен қатар біздің терең техникалық сараптамада, сонымен қатар сізбен бірге R & D-де жұмыс істеуге және LCD экранның мәліметтерін теңшеуге мүмкіндік береді. Құрылымнан және дисплейден. Табысты өнім әр техникалық жағынан нақты бақылаудан туындайды деп санаймыз.

CNK туралы

  Шенжэньде 2010 жылы құрылған, CNK Electronics (Қысқаша электроника) 2019 жылы Фуджян, Фуджяндағы әлемдік жетекші зауытты кеңейтті. Бұл дисплей өнімдерін жобалау, әзірлеу, өндіру және сатуға мамандандырылған мамандандырылған және инновациялық кәсіпорын. CNK клиенттерге шағын және орташа дисплей модульдерінің толық спектрін, шешімдерді және қызметтерді бүкіл әлем бойынша жақсы сапалы ұсынады. Технологияға және жоғары сапаға бағдарланған CNK тұрақты дамуды, клиенттерді жақсы және тұрақты қызметтерді ұсынуға мүмкіндік береді.
