Дәлдік көрсету өнері: LCD экрандарының негізгі техникалық параметрлерін декодтау

Tap Smart Smart құрылғысының қазіргі дәуірінде СКД экраны адам-компьютерлік өзара әрекеттесудің негізгі интерфейсі болып табылады және оның жұмысы пайдаланушының тәжірибесінің сапасын тікелей анықтайды. Тұтынушы электроникада немесе өндірістік бақылауда ма, дисплей қойылымына сұраныс көбейіп келеді. Кәсіби LCD дисплей өндірушілері ретінде біз LCD технологиясын мұқият түсіну дұрыс таңдау мен дизайн жасаудың негізі екенін терең түсінеміз. Бұл мақала LCD модулінің сапасын анықтайтын негізгі техникалық көрсеткіштерді жүйелі түрде талдайды.

Жүргізуші сызықтарының шектеуі (мультиплексинг):

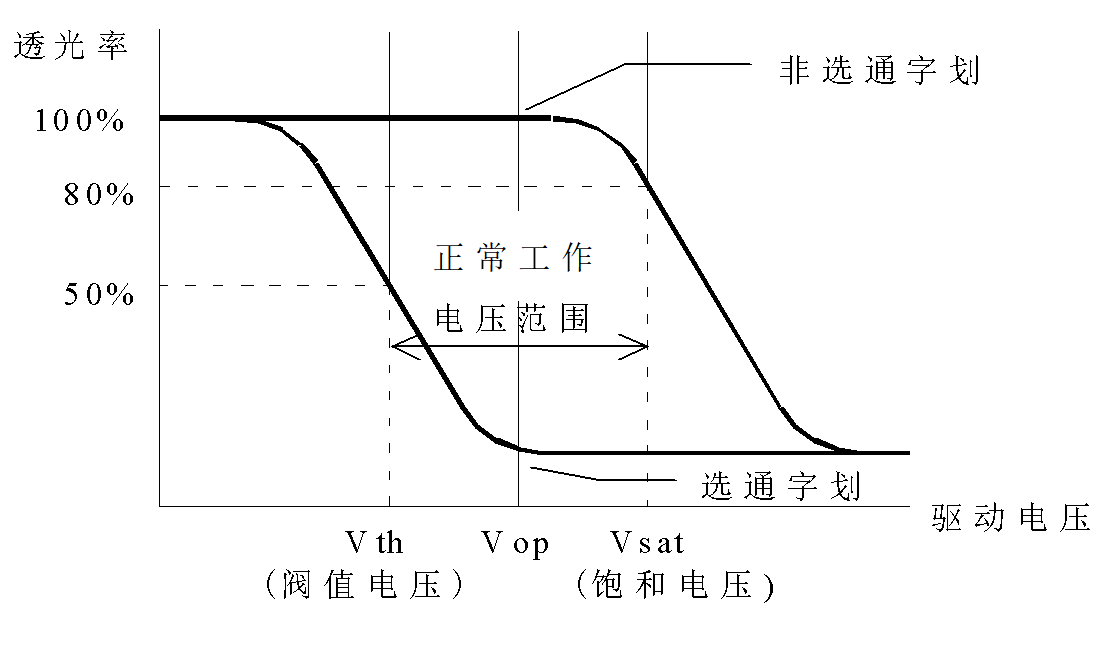

Электро-оптикалық жауаптың сипаттамасы сұйық кристалды дисплей технологиясының физикалық негізі болып табылады. Бұл LCD экранының және қолданбалы көліктің кернеуінің арасындағы функционалды қатынасты дәл сипаттайды. Бұл сызықты емес сипаттамалық қисық - сұр реңктер мен кескін дисплейіне қол жеткізу үшін негіз болып табылады. Жақсы оңтайландырылған электро-оптикалық жауаптар көліктің кернеуін, жоғары контрасттың арақатынасын және дәлірек түзуді білдіреді - бұл барлық жоғары деңгейдегі дисплей дизайнының бастапқы нүктесі болып табылады.

2. Контраст қатынасы: визуалды айқындылықтың негізгі элементі

Жарықтандырудың қосулы (белсенді) күйі (белсенді емес) күйдің арақатынасы ретінде анықталған контраст қатынасы кескіннің айқындылығы мен тереңдігін бағалаудың негізгі параметрі болып табылады. Әдетте, контраст коэффициенті 5: 1-ден асқан кезде, адамның көзі айқын кескінді қабылдайды. Алайда, СКД контраст қатынасы динамикалық айнымалы болып табылады; Бұл көру бұрышы мен қоршаған жарықтандыруға байланысты, ол келесі к рсеткіштерді к рсеткіштерді к рсеткіштерді қарау бұрыштарының сипаттамаларына әкеледі.

3. ANGLE ауқымын қарау: молекулалық туралау және оптика дәл синергиясы

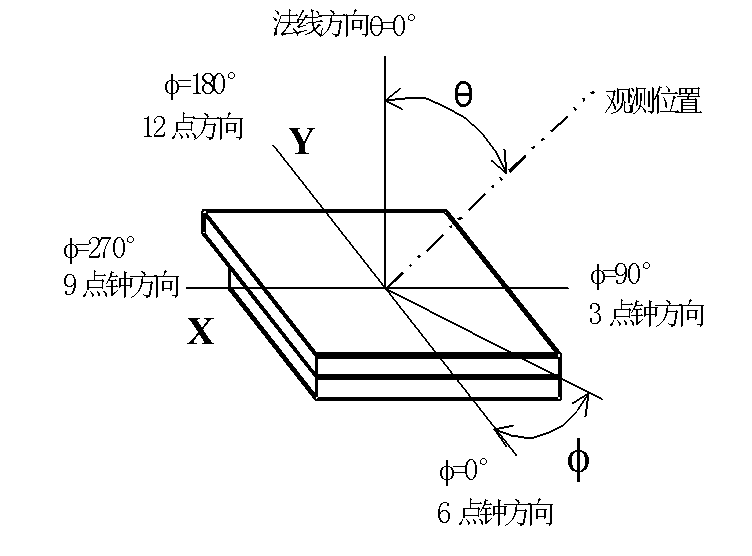

Көрініс бұрышының диапазоны - бұл LCD модулінің осі бойынша дисплей сапасын сақтау қабілетін бағалайтын жан-жақты индикатор. Бұл белгіленген мән емес, бірақ контраст коэффициенті қолайлы төменгі шекке дейін ыдырайтын кеңістіктік конустың бұрышымен анықталады (мысалы, 5: 1). Оның мәні сұйық кристалды молекулалардың бағыты мен апат жарығының поляризация күйі арасындағы күрделі өзара әрекеттесуде жатыр.

Техникалық тереңдігі:

Техникалық тереңдігі:Әр түрлі сұйық кристалды режимдер (TN, HTN, STN) - бұл молекулалық туралау мен бұралу бұрышының түбегейлі әртүрлі дизайны. TN режимінде stn mode, stn mode 180 ° -270 ° жоғары бұрмаланған бұрыштар арқылы жоғары бұралушы, электр-оптикалық қисық және кең қарау бұрышы бар. Мысалы, STN оң режимі индустриялық құралдар мен қоғамдық дисплейлерде оның таралуының басты себебі бойынша керемет көріністі сақтай алады.

Жүргізуші сызықтарының шектеуі (мультиплексинг):СКД экрандарында мультиплексивті жүргізуді пайдаланып, драйверлердің саны (COM сызықтары) саны артып, пиксельге қолданылатын тиімді кернеу коэффициенті нашарлайды. Бұл электрлік емес идеалдылық бұрыштық қойылымды қараудағы шөгінділерге тікелей әкеледі. Сондықтан, айқын таңбалар сегментінің экрандары үшін көру бұрышы көбінесе жүргізуші схемасы бар негізгі сауда болады.

Қайта қарау бұрышының талаптары бар қосымшалар үшін, жеке СКД экраны оңтайлы шешім ұсынады. Кәсіби LCD дисплей өндірушілері мақсатты бақылау аймағына оңтайлы қарау аймағын туралау қабаты, мысалы, туралау қабаты және ұяшықтар саңылауы мен құю өнімдерін оңтайландыру арқылы оңтайлы көру бұрышын «басқарады».

4. Жауап беру жылдамдығы: Динамикалық жауаптың температуралық тәуелділігі

Жауап беру жылдамдығы, оның ішінде өсіру уақыты (TR) және қалау уақыты (TF), СКД экранының сигналдарға қаншалықты тез жауап береді. Сұйық кристалдардың реологиялық қасиеттері олардың температуралық тәуелділігін анықтайды: температурасы төмен, сұйық кристалды тұтқырлық, және жауап жылдамдығы баяулайды.

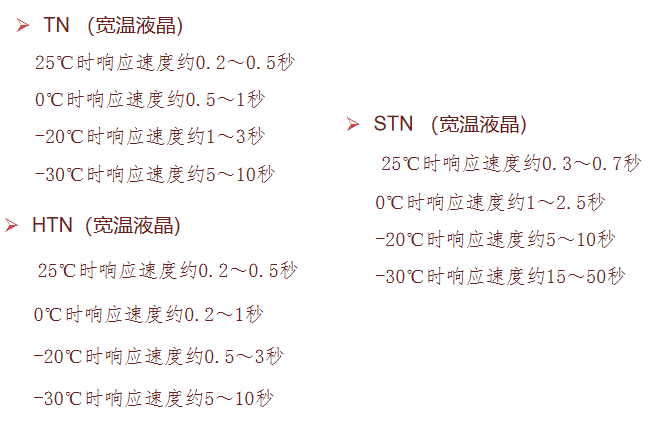

Бөлме температурасының өнімділігі: 25 ° C температурада TN / HTN өнімдерінің жауап уақыты, әдетте, 150-300 миллисекундтар диапазонында, ал STN өнімдері, олардың үлкен молекулалық бұрыштарының арқасында, шамамен 200-350 миллисекундқа айналады. Бұл ең статикалық немесе баяу жаңартудың қажеттіліктері үшін жеткілікті.

Температураның кең міндеті: кең температураны қолдану сценарийлерінде төмен температурада жауап кідірісі еленбеуі мүмкін емес. Мысалы, кең температурада TN LCD модулі -30 ° C-қа дейін -30 ° C-қа дейін 10 секундқа дейін, ауыр кескіннің жағылуын тудырады. Бұл LCD дисплей өндірушілері үшін таза кристалды материалдарды абайлап таңдап, төтенше жағдайларда да пайдалы жауап беру үшін мақсатты жұмыс температурасының диапазоны үшін жүргізу параметрлерін мұқият реттейді.

5. Қуат шығыны: Микроэмптік жүйенің тиімділігінің философиясы

Қуатты аз тұтыну - бұл LCD технологиясының портативті құрылғылар нарығындағы үстемдіктің негізі. СКД модулінің жалпы қуат тұтынуы, ең алдымен, сұйық кристалды материалдардың диэлектрлік схемасын және диэлектрлік шығындардан тұрады. Оданардың ішінде сұйық кристалды материалдың негізгі кедергісінің кедергісі ультра төмен статикалық тұтынуды қолдаудың кілті болып табылады. Егер материал ластанған болса, құлдырау әсерін тигізсе, қуат тұтынуға болады. Сондықтан, қуатты тұтынудың тамаша бақылауы LCD дисплей өндірушілерінің материалдық тазалықпен және өндірістік процестермен экстремалды бақылауды көрсетеді, бұл сіздің LCD экранының барлық өмірлік цикл бойынша микроаэмдтік қуат тұтынудың артықшылығын сақтайды.

Қорытынды

Ағымдағы ландшафтта стандартты өнімдер көбінесе белгілі бір талаптарға сай келмейді, жеке сұйытылған газдар өнімдерді саралауға қол жеткізудің кілті болды. Техникалық тұрғыдан терең LCD дисплейлерімен бірлесіп жоғарыда аталған негізгі құралдармен бірлесіп, жоғарыда аталған негізгі техникалық параметрлермен бірлесіп, сіз өзіңіздің қолданбалы сценарийлермен »тереңдігі бар, сіз өзіңіздің өніміңіздегі көрнекі көрнекі тәжірибеден арылудың оңтайлы тепе-теңдігін, қуат тұтынуды, температураның өнімділігі мен шығындарын таба аласыз.
