LCM: Smart құрылғыларының дисплей қозғалтқышы - СКД модульдерінің техникалық негізін терең талдау

Қазіргі заманғы электрондық құрылғыларда СКД экраны ақпараттық презентация үшін және оның жұмысы пайдаланушының тәжірибесіне тікелей әсер етеді. Алайда, дисплей сапасы мен сенімділігін шынымен анықтайтын негізгі технология LCM (LCD модулі) болып табылады. Бұл мақалада LCMS техникалық архитектурасын терең зерттеу және олардың дисплей өрісіндегі шешуші рөлі қарастырылған.

Техникалық анықтама және LCM композициясы

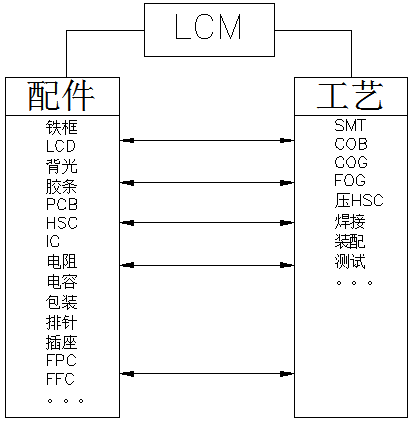

LCM (LCD модулі) - бұл сұйық кристалды дисплей құрылғыларын, диск тізбектерін, басқару чиптерін, PCB, PCB субстраттарын, жарықтандыру жүйелері және құрылымдық компоненттерді органикалық түрде біріктіретін жоғары интеграцияланған дисплей шешімі. Бұл біріктірілген дизайн OEMS құрастыру процесін ғана емес, ең бастысы, ең бастысы, дисплей жүйесіне оңтайлы сәйкестікті қамтамасыз етеді.

Техникалық тұрғыдан алғанда, стандартты LCM келесі негізгі компоненттерді қамтиды:

Дисплей Core: СКД экран және диск фишкалары

Схемалар жүйесі: ПХД тақтасы, резисторлар, конденсаторлар және басқа да пассивті компоненттер

Қосылу жүйесі: FPC / FFC Иілгіш тізбектер, түйреуіштер және розеткалар

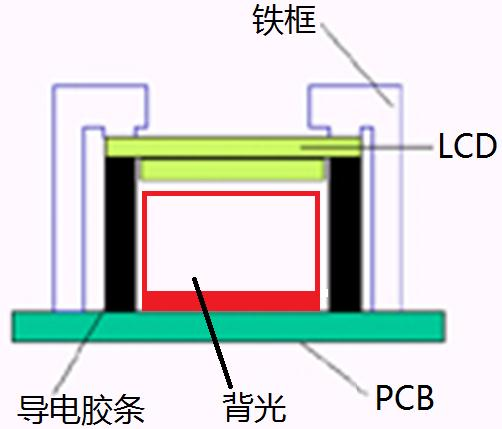

Құрылымдық жүйе: металл жақтау, тығыздағыштар, жарықтандыру модульдері

Негізгі өндірістік процестерді талдау

LCM өндірістік процесінде әртүрлі мамандандырылған әдістердің үйлесімі тұрақты өндірісті қамтамасыз етеді:

SMT процесі

Схемалардың қосылыстарында дәлдік пен сәйкестігін қамтамасыз етуге мүмкіндік береді. Бұл қазіргі заманғы электроника өндірісіндегі іргелі процесс, динамикті жүргізу үшін тұрақты ажыратылған.

КОГ процесі

Тікелей шыны субстратқа тікелей байланысады. Бұл процесс модуль көлемін айтарлықтай азайтады және қосылыстың сенімділігін жақсартады, оны қатаң кеңістікке қойылатын талаптарға сай етеді.

Тұман процесі

Иілгіш тізбектер мен шыны субстрат арасындағы нақты қосылуға қол жеткізіледі. Бұл технология сигналдың тұрақты берілуін қамтамасыз ету үшін өте жоғары дәлдікті қажет етеді.

COB процесі

Облигациялар тікелей PCB-ге және оларды шайыр герметикасымен қорғайды. Бұл процесс модульдің механикалық беріктігін және интерфейске қарсы мүмкіндіктерін арттырады.

Әртараптандырылған құрылымдық шешімдерге техникалық талдау

Дисплей жүйесінің өзегі ретінде, LCM құрылымдық шешімі оның қолданбалы өрісін және өнімділігін тікелей анықтайды:

Негізгі COG шешімдері

LCD + COGIC: ең ықшам құрылымдық дизайн

LCD + COGIC + PIN: сенімді PIN-кодпен байланысады

LCD + COGIC + FPC: икемді тізбекті орналастыруға мүмкіндік береді

LCD + COGIC + HSC: Коннекторлардың сенімділігін арттырады

Қойынды байланыстыру ерітіндісі

Белгілі бір қосымшаларда тамаша нәтиже беретін TCP және әйнек арасындағы байланысқа қол жеткізу үшін анизотропты өткізгіш пленканы қолданады.

COB интеграциясының шешімі

Облигациялар ICS-ті тікелей PCB-ге, мықты экологиялық бейімделуге және модульге арналған механикалық тұрақтылықты ұсынады. Сенсорлық функциямен біріктірілген (LCD + Cobic + TK), ол адам-машина жасау қосымшаларының кешенді талаптарына сәйкес келуі мүмкін.

Реттелген дамудың техникалық пікірлері

Жеке LCD экрандарын жасау кезінде бірнеше техникалық өлшемдер жан-жақты қарауды қажет етеді:

Көрсетілетін жұмыс параметрлері: ажыратымдылық, түс тереңдігі, жауап уақыты

Экологиялық бейімделу: жұмыс температурасының диапазоны, дірілге төзімділік

Интерфейс үйлесімділігі: негізгі басқару платформасының сигналдық талаптарына сәйкес келу

Энергия тиімділігі көрсеткіштері: Қордың энергетикалық бюджетіне сәйкес

Сілтегіш дизайн бойынша, Custom LCD экрандары «СК» теңшелген экрандары соңғы өнімдерге сараланған дисплей тәжірибелерін бере отырып, нақты қосымшаның сценарийлерінің техникалық талаптарын тамаша сәйкестендіре алады.

Технологияларды дамыту тенденциялары

Дисплей технологиясының үздіксіз алға жылжуымен, LCMS жоғары интеграцияға, қуатты тұтынуды және күшті функционалдыға қарай дамып келеді. Дамып келе жатқан HMI адам-машиналық әсер ету модульдері сенсорлық, дисплей және есептеу функцияларын терең интеграциялау, Smart құрылғыларына интуитивті интерактивті тәжірибелер.
