Артқы жарық модульдеріндегі оптикалық пленкалар: әрбір СКД экранын жарықтандыратын негізгі технологиялар

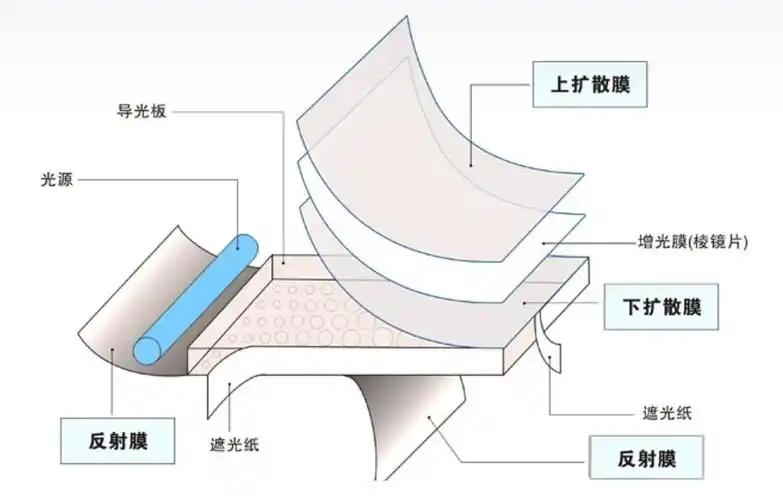

Сұйық кристалды дисплейлер (СКД) әлемінде артқы жарық модулі дисплей өнімділігін анықтайтын негізгі компоненттердің бірі болып табылады. СКД дисплей өндірушісі ретінде CNK Electronics Co., Ltd. артқы жарық тек жарық көзі құрамдас бөлігі емес екенін түсінеді. Бұл нақты оптикалық дизайн арқылы нүктелік жарық көздерін біркелкі, жоғары жарықты, жоғары контрастты беттік жарықтандыруға түрлендіретін, осылайша СКД экрандарына олардың көрнекі өмір сүруін беретін негізгі технология. Әсіресе бүгінгі күні, теңшелген СКД-ге сұраныстың артуы жағдайында, артқы жарық модулінің оптикалық өнімділігі сараланған дисплей әсерлеріне қол жеткізудің шешуші факторына айналды. Бұл өнімділік негізінен оның ішіндегі дәл үйлестірілген оптикалық пленкалардың сериясына байланысты. Олар жарықтың бағытын, тиімділігін және біркелкілігін мұқият басқаратын артқы жарықтың «нейрондық желісі» сияқты жұмыс істейді.

Рефлектор парағы: Жарық тиімділігінің негізі

Артқы жарық модулінің төменгі жағында шағылыстырғыш парағы «жарық тиімділігінің негізі» ретінде әрекет етеді, пайдалануды жақсарту үшін адасқан жарықты жарық бағыттаушы тақтаға қайта бағыттауға жауапты. Қолдану талаптарына байланысты рефлекторлар негізінен келесідей жіктеледі:

Ақ рефлектор:Мысалы, E20, RW сериялары, қалыңдығы 0,05~0,2 мм, шағылыстыру қабілеті шамамен 80%~90% және белгілі бір жарық өткізгіштікке ие. Көптеген стандартты артқы жарық конструкциялары үшін қолайлы.

Күміс рефлектор:Әдетте бір жағы ақ, екінші жағы күміс, өте жұқа (0,04~0,065 мм), шағылысу тиімділігі жоғары (90%~98%) және тамаша жарықтан қорғайтын қасиеттері бар. Жоғары жарықтықты қажет ететін сценарийлерде жиі пайдаланылады.

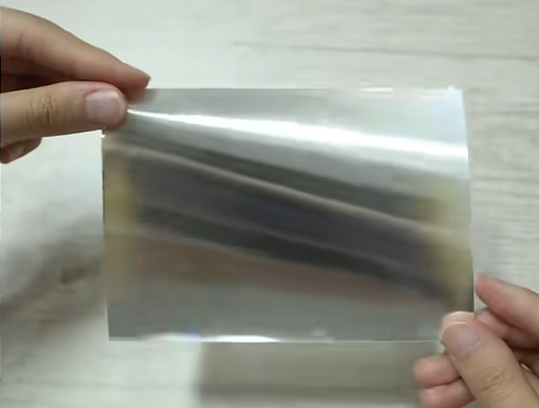

Көп қабатты пленка рефлекторы (ESR):65 микрон ішінде мыңнан астам қабатты біріктіретін көп қабатты пленка технологиясын пайдаланады. Құрамында ешқандай металл жоқ, бірақ айна тәрізді металл түрі бар. Жоғары тиімді рефлектор ретінде ESR барлық көрінетін жарық спектрі бойынша 98%-дан астам шағылыстыруға қол жеткізеді, бұл оны өнімділігі жоғары артқы жарық жүйелері үшін өте қолайлы етеді.

СКД модульдерін теңшеу кезінде рефлектор парағын таңдау артқы жарықтың біркелкілігі мен энергия тиімділігіне тікелей әсер етеді, бұл оптикалық дизайндағы алғашқы қадамды білдіреді.

Жарық блоктайтын пленка / алюминий фольга (ALF): жарық пен кедергі шекараларын басқару

Жарық блоктайтын пленкалар, ең алдымен, артқы жарықтың бүйірлерінен жарықтың ағып кетуін болдырмау үшін қолданылады және электромагниттік экрандауды қамтамасыз ете алады. Жалпы түрлерге мыналар жатады:

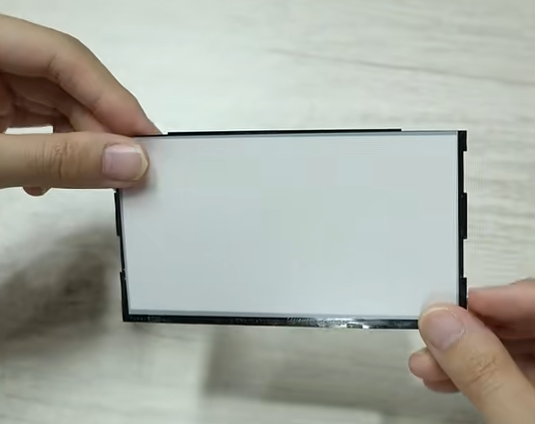

Жарқын күміс айдаһар:Жылтыр беті, қалыңдығы 0,05-0,1 мм, жақсы жарықтан қорғайтын және өткізгіш. Кедергілерден қорғауды қажет ететін өнеркәсіптік орталар үшін қолайлы.

Күңгірт күміс айдаһар:Салыстырмалы түрде бұлыңғыр, жұқа (әдетте бір қабат үшін 0,05 мм), жарық өткізгіштігі аз және өткізгіш.

Ақ жиек жолағы:Белгілі бір жарық өткізгіштікке ие, қалыңдығы 0,05-0,08мм, өткізбейтін. Жалпы тұрмыстық электроникада жиі қолданылады.

Қара және ақ бір жақты жабысқақ таспа:Өткізгіштікке және бүйірлік жарықтың ағып кетуіне қатаң талаптар қойылған кезде артқы жарықтың бүйірлеріне қолдануға болады.

Бұл материалдар дисплей аймағынан тыс жарық кедергілерінің болмауын қамтамасыз ете отырып, СКД экрандарының жиек дизайнында «оптикалық қорғаушылар» рөлін атқарады.

Диффузор парағы: Біркелкі жарық кенепті жасау

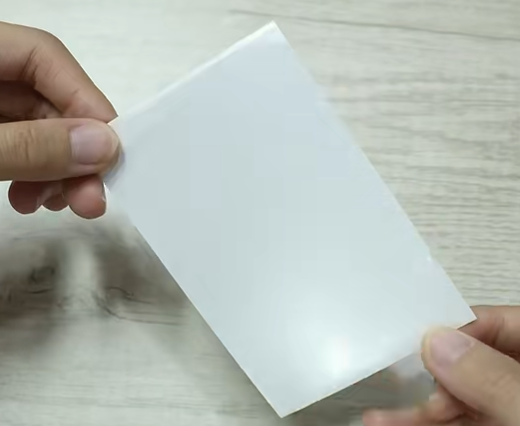

Оптикалық пленкалар арасында «гомогенизациялау шебері» ретінде диффузор парағы жарықты тұман арқылы таратады, жұмсақ және біркелкі артқы жарық шығысын жасау үшін нүктелік жарық көздерінің іздерін жояды. Артқы жарық түрі мен қолданылуына қарай диффузорлар бөлінеді:

Төменгі артқы жарық диффузоры:Әдетте бір жағында желім бар, жоғары тұман (~90%), өткізгіштігі шамамен 40%; төменгі артқы жарықтар үшін қалыңдығы әдетте 0,18~0,3 мм. Жалпы үлгілер: MB433P, MB533.

Бүйірлік артқы жарық диффузоры:Жиі қолданылатын қалыңдығы 0,09 мм. Жалпы үлгілер: TPRA90 (0,09 мм), AJ-75 (0,075 мм). Өткізгіштік 65%-80%, тұман 75%-90%.

Түсті экранның артқы жарығы диффузорлары: әдетте екі парақтық дизайнды пайдаланыңыз:

Төменгі диффузор:Жарық бағыттағыш пластина мен жарықтылықты жақсартатын пленка (BEF) арасына орналастырылған, жарық бағыттағыш пластинадан шығатын жарықты біртекті етеді. Жиі қолданылатын материал: t=0,065мм, салыстырмалы түрде жоғары тұман (~84%), жоғары өткізгіштік (~98%).

Жоғарғы диффузор:BEF үстінде орналасқан, қорғаныс рөлін атқарады және муар үлгілерінің алдын алуға көмектеседі. Жиі қолданылатын материал: t=0,05мм, салыстырмалы түрде төмен тұман (~29%), өткізгіштік 90%.

Диффузор парақтарын дұрыс таңдау және біріктіру СКД модульдерінде біркелкі, дақсыз дисплейді қамтамасыз етудің кілті болып табылады.

Brightness Enhancement Film (BEF): Жарықтықты арттыруға арналған оптикалық қозғалтқыш

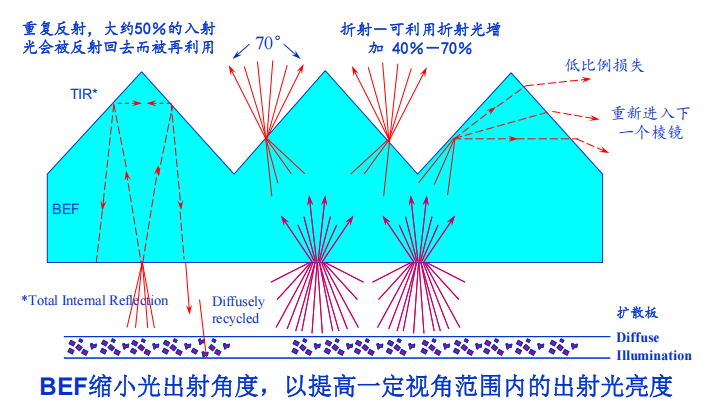

Түсті TFT және басқа СКД экрандар үшін жарықтық маңызды сипаттама болып табылады. Оптикалық пленкалар арасында «жарықтық күшейткіші» ретінде әрекет ете отырып, BEF шашыраған жарықты арнайы призма құрылымы арқылы шоғырландырады, әрбір пленка шамамен 40%-50% жарықтылық артуын қамтамасыз етеді. Екі пленканы біріктіріп пайдалану жарықтылықты көбейте алады. Оның принципі жарық жолын басқару үшін микро-призма массивін пайдалануды қамтиды, бұл жарықтың көп бөлігі экранға перпендикуляр шығып, осылайша энергия шығынын өзгертпестен фронтальды жарықтылықты айтарлықтай арттырады. BEF ортадан жоғары деңгейге дейінгі түсті экранның артқы жарықтарының ажырамас құрамдас бөлігі болды, әсіресе өнеркәсіптік басқару, медициналық, автокөлік және басқа қолданбаларға арналған жоғары өнімді СКД-де кеңінен қолданылады.
