Төмен температурадағы полисилиций технологиясына терең бойлау: TFT дисплейінің негізгі және өнеркәсіптік қолданбалары

Жұқа қабықшалы транзисторлық технологияға шолу

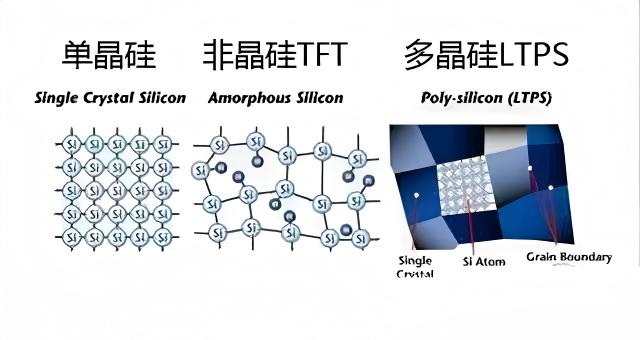

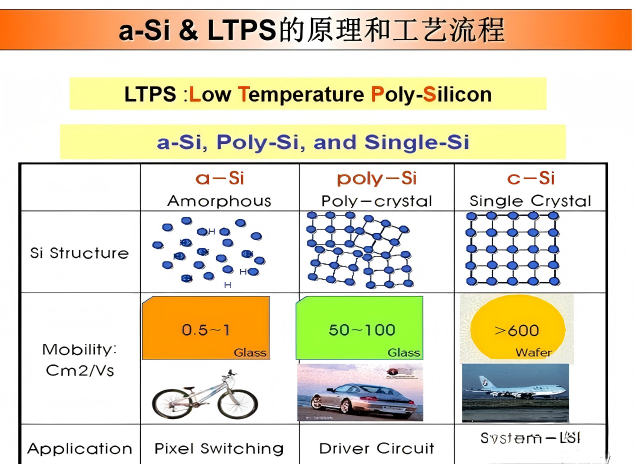

Қазіргі белсенді матрицалық дисплей панельдерінде жұқа пленкалы транзистор (TFT) негізгі қозғаушы компонент ретінде қызмет етеді. Арнаның белсенді аймағы негізінен кремний материалынан жасалған. Процесс және өнімділік айырмашылықтары негізінде TFT негізінен үш түрге жіктеледі: аморфты кремний (a-Si), төмен температуралы полисилиций (LTPS) және жоғары температуралы полисилиций (HTPS).

Олардың ішінде төмен температуралы полисилиций (LTPS) технологиясы тамаша электрондардың қозғалғыштығына, төмен қуат тұтынуына, жоғары ажыратымдылыққа және салыстырмалы түрде қарапайым өндіріс процесіне байланысты 6-шы буын және одан төмен өндірістік желілер үшін негізгі таңдау болды.

LTPS-TFT құрылымын жобалаудың терең талдауы

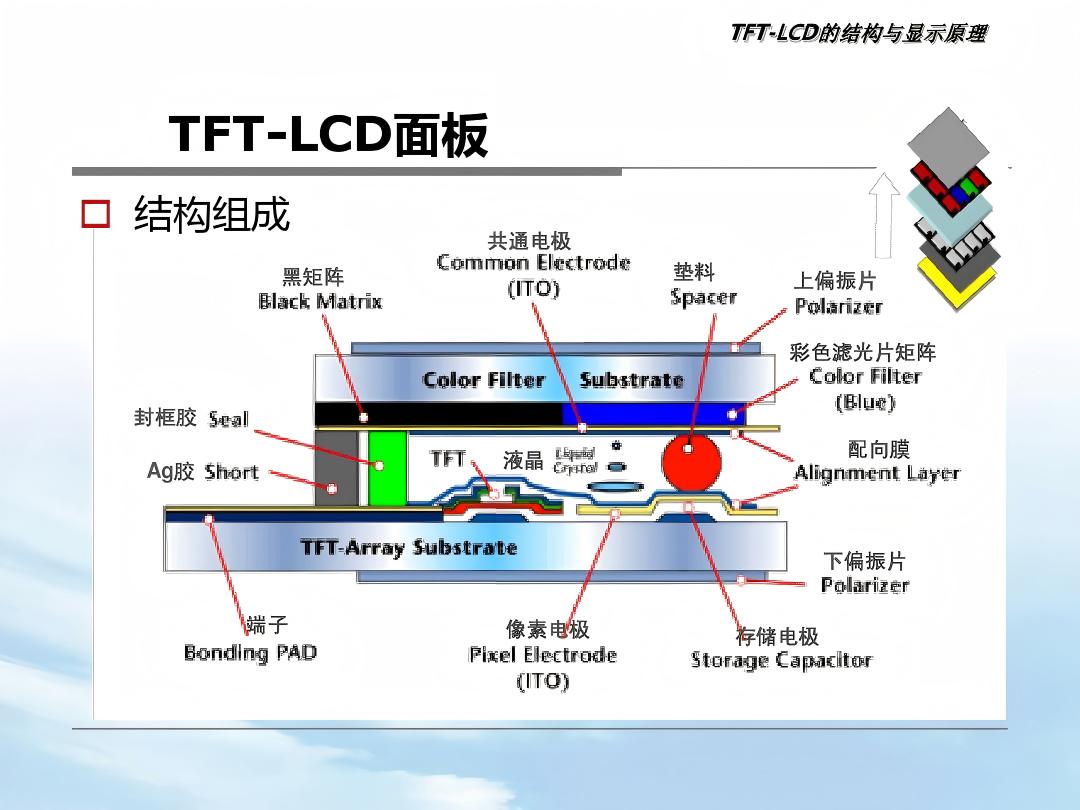

1-суретте көрсетілгендей, LTPS-TFT типті типтік LDD (жеңіл қоспаланған дренаж) құрылымы негізінен субстрат пен буферлік қабаттан тұрады. Субстрат әдетте кремний диоксидінің (SiO₂) буферлік қабаты немесе қос қабатты SiO₂/SiNx құрылымы тұндырылған сілтісіз дисплейдегі оптикалық шыныдан жасалған.

Бұл буферлік қабаттың негізгі қызметі шыныдан металл иондарының полисилиций белсенді аймағына диффузиялануын болдырмау, осылайша ақаулардың пайда болуын және ағып кету ағынын басу болып табылады.

Бір қабатты SiO₂-мен салыстырғанда, SiNx (кремний нитриді) жоғары диэлектрлік өткізгіштікке ие (SiO₂ ~4, SiNx 6–8), жақсы бұзылуға төзімділік, тосқауыл өнімділігі және тотығуды қалпына келтіру мүмкіндігін ұсынады. PE-CVD арқылы дайындалған кремний нитридінің оттегі мөлшері шамамен 10²² см⁻³ болуы мүмкін, бұл құрылғының тұрақтылығын қамтамасыз етеді.

Поликристалдану процесі үшін аморфты кремний қабаты полисилликон қабатына айналуы керек. Жалпы әдістерге қатты фазалық кристалдану, металл индукциялық бүйірлік кристалдану (мысалы, никельмен индукцияланған) және лазерлік кристалдану жатады.

 Олардың ішінде лазерлік кристалдану жоғары тиімділік пен біркелкі дәндерді ұсына отырып, лезде жоғары температурада балқыту арқылы кристалдануға қол жеткізеді. Дегенмен, екі қабатты SiO₂/SiNx буферлік құрылым пайдаланылса, лазерлік кристалдану кезінде ақауларға әкелетін сутегінің жарылу құбылысы пайда болуы мүмкін екенін ескеру қажет.

Шешімдерге лазерлік кристалдану алдында дегидрогенизациялауды орындау немесе сутегі өте төмен құрамы бар бір қабатты SiO₂ құрылымын пайдалану кіреді.

LDD технологиясы жоғары сериялық кедергісі бар шоғырлану буферлік аймағын қалыптастыру үшін допинг концентрациясын дәл бақылай отырып, қақпа ішіндегі көз/дренаж аймақтарында төмен дозалы ион имплантациясын қамтиды. Бұл жергілікті электр өрісінің градиентін тиімді төмендетеді, ағып кету тогын басады және ыстық тасымалдаушы әсерін болдырмайды.

Өнеркәсіптік қолданбалар және кәсіби дисплей шешімдері

Дисплей технологиясы жоғары ажыратымдылыққа, төмен қуат тұтынуға және жұқа пішін факторларына қарай дамып келе жатқанда, LTPS-TFT орта және жоғары деңгейлі дисплей панелдері үшін маңызды технологиялық жолға айналды. Өнімді практикалық іске асыруда дисплей модульдерінің жалпы дизайны мен өндірістік мүмкіндігі бірдей маңызды.

Бұл салада CNK (CNAOKE Electronics аббревиатурасы) дисплей құрылғыларын және HMI (адам-машина интерфейсі) интерактивті өнімдерін әзірлеумен, өндірумен және сатумен айналысатын, «Мамандандырылған, тазартылған, ерекше және инновациялық» кәсіпорын ретінде танылған мамандандырылған технологиялық кәсіпорын болып табылады.

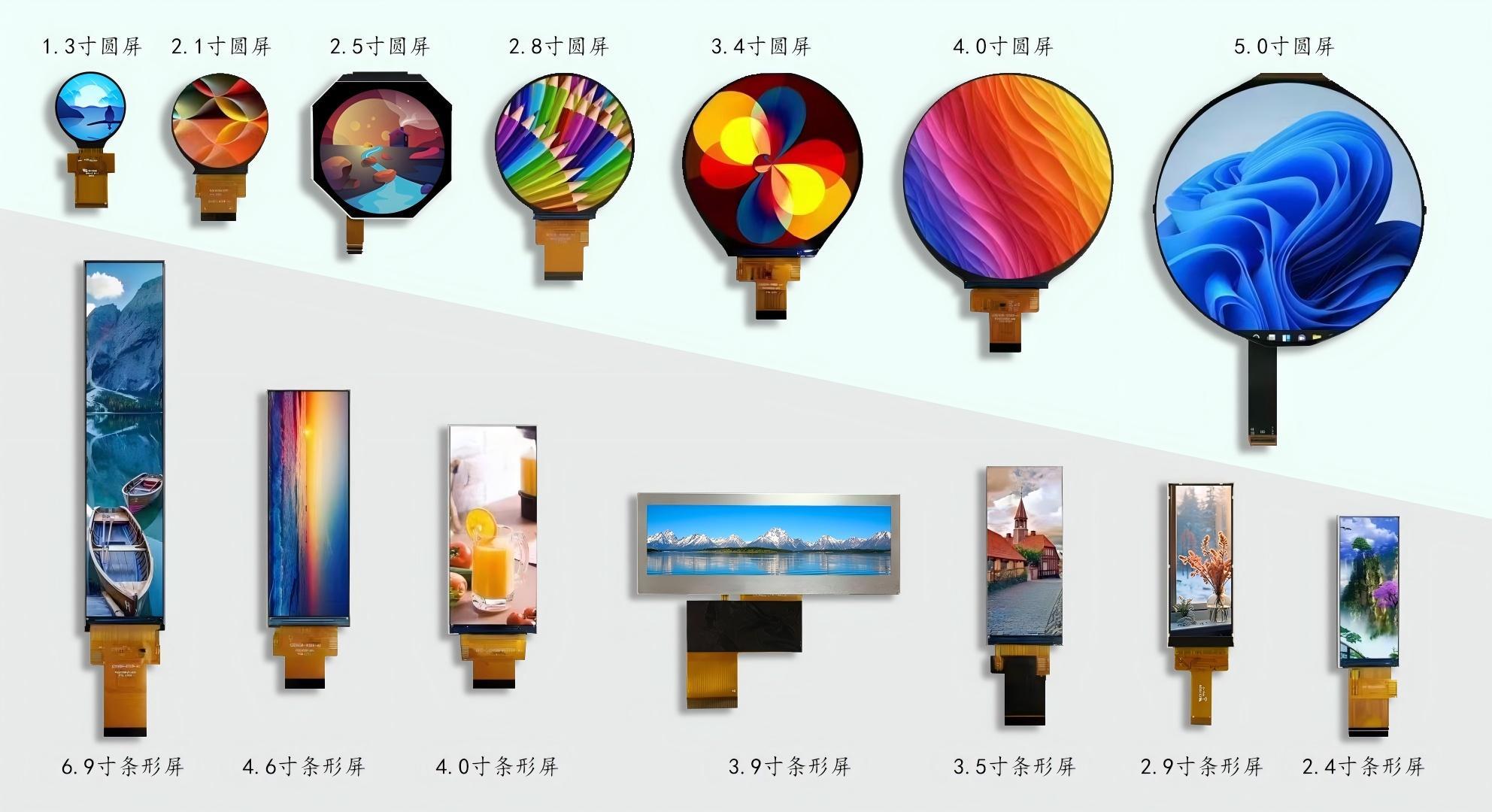

Оның негізгі өнімдеріне монохромды СКД және монохромды модульдер, 0,96-15,6 дюймдік TFT дисплей модульдері, OLED модульдері және өнеркәсіптік басқаруда, смарт үйде, медициналық жабдықта, автомобиль дисплейінде және басқа да көптеген салаларда кеңінен қолданылатын HMI интерактивті модульдері кіреді.

СКД экрандарын немесе СКД дисплей өндірушілері талап ететін жоғары өнімді шешімдерді пайдаланатын негізгі дисплей қажеттіліктері үшін CNK теңшелген, үнемді шешімдерді ұсынады. Жетілдірілген өндірістік желілер мен қатаң сапаны бақылау жүйесін пайдалана отырып, CNK өз тұтынушыларына тұрақты, негізгі дисплей құрамдастарын жеткізуді жалғастыруда.

Қорытынды

Негізгі LTPS TFT технологиясынан бастап толық дисплей модульдерін біріктіру мен оңтайландыруға дейін дисплей индустриясындағы әрбір жетістіктер материалдардың, процестердің және дизайн мүмкіндіктерінің синергетикасына сүйенеді. CNK дисплейде және адам мен машинаның өзара әрекеттесу саласында өзінің қатысуын тереңдетуді жалғастырады, бұл көптеген соңғы өнімдерге анық және ақылды дисплей тәжірибесіне қол жеткізуге көмектеседі.
