Жарық көзінен сурет сапасына дейін: Артқы жарық СКД модулінің нағыз «сахна сыртындағы кейіпкері».

Адамдар СКД дисплейлері туралы айтқанда, ең бірінші ойға келетін нәрсе - бұл жай ғана «экран». Бірақ толық сұйық кристалды модуль (LCM) сұйық кристалды панельден әлдеқайда көп. Ол драйвер IC, ПХД және жиі назардан тыс қалған, бірақ маңызды құрамдас бөлікті біріктіреді: артқы жарық.

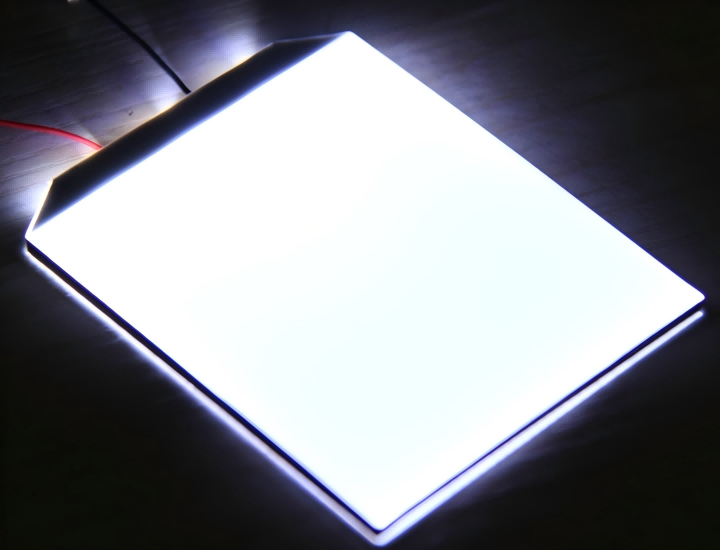

Артқы жарық: экранның артында орналасқан «жеңіл қозғалтқыш».

Сұйық кристалды материалдың өзі жарық шығармайды. Ол кескінді көрсетпес бұрын жарықтандыруды қамтамасыз ету үшін артқы жарық жүйесіне сүйенетін «жарық клапаны» сияқты әрекет етеді. Артқы жарықтандырудың негізгі міндеті - нүктелік немесе сызықтық жарық көзін біркелкі беттік жарық көзіне айналдыру.

Жарықтық, біркелкілік, түс температурасы, қуат тұтыну — бір қарағанда байқаған көру тәжірибесінің барлық аспектілеріне артқы жарық технологиясы қолдау көрсетеді.

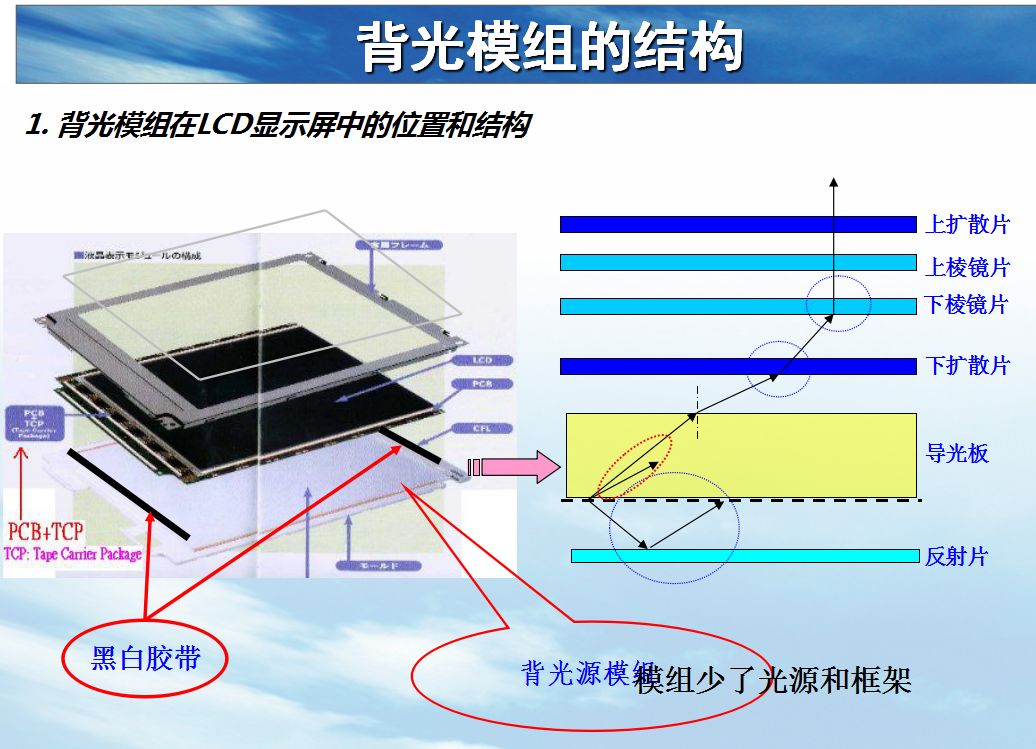

Артқы жарықты бөлшектеу: Нақты оптикалық жүйелер жиынтығы

Жоғары өнімді артқы жарық алдыңғы қатарлы материалтану мен дәлдік оптикалық инженерияның нәтижесі болып табылады. Оның негізгі компоненттеріне мыналар кіреді:

Жарық көзі:Артқы жарықтың негізгі түс температурасын, жарықтығын және қызмет ету мерзімін анықтайтын жарықтың шығу тегі.

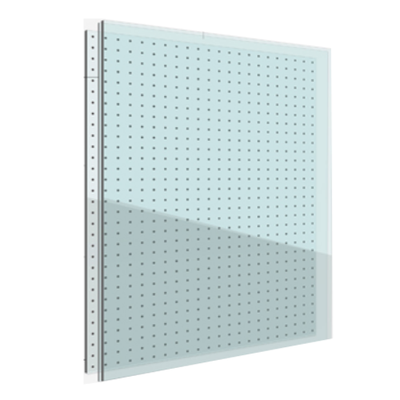

Жарық бағыттағыш тақтасы (LGP):Жарықтың біркелкі таралуының кілті. Төменгі беттегі микро құрылымды нүктелер бүкіл жазықтықтың шетінен енетін жарықты шашыратады. Дәл пішінделген нүктелер әдетте дәстүрлі басып шығарылған нүктелерге қарағанда жақсы оптикалық өнімділікті қамтамасыз етеді.

Оптикалық пленка жинағы:Диффузорлы пленкалар, жарықтылықты жақсартатын пленкалар (BEF) және шағылысатын парақтар ыстық нүктелерді жою, фронтальды жарық шығысының тиімділігін арттыру және біркелкілікті қамтамасыз ету үшін бірге жұмыс істейді.

Құрылымдық жақтау және жарық тақтасы:Тұрақты механикалық қолдауды және сенімді электр қосылымдарын қамтамасыз етіңіз.

Құрылымына байланысты артқы жарықтар екі негізгі технологиялық бағытқа бөлінеді:

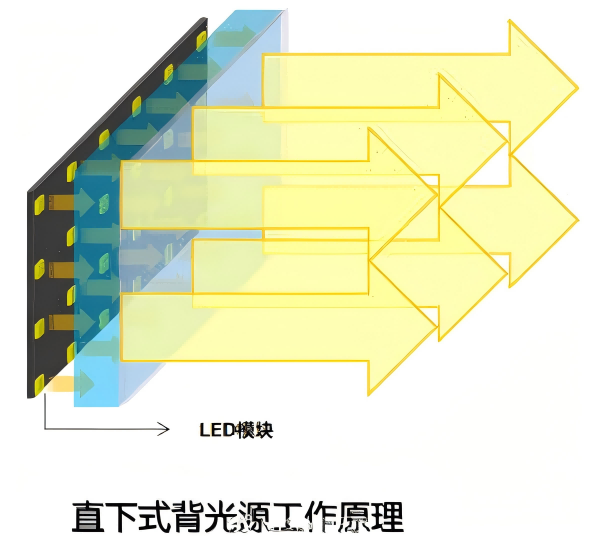

Тікелей жарық:Жарық диодты массивтер тікелей жарықтандыру үшін жарық бағыттағыш тақтасының астына орналастырылған. Бұл жоғары жарықтықты ұсынады және жергілікті күңгірттеуді басқаруды қолдайды.

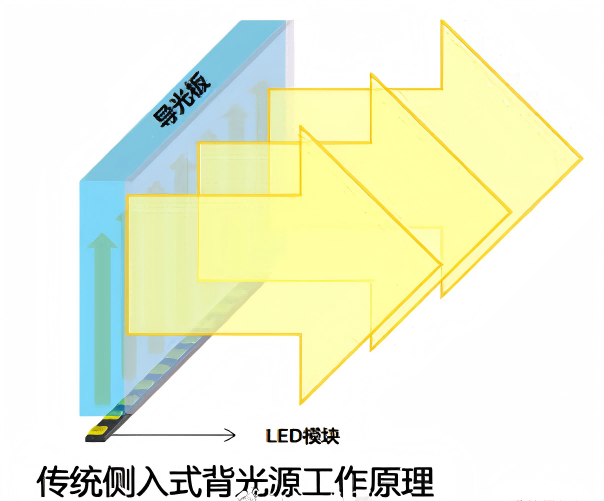

Жиегі жарық:Жарық диодты жарық жолақтары жарық бағыттағыш тақтайшаның бүйірлерінде орналасқан. Жарық шетінен еніп, пластина арқылы алға қарай шағылысады, бұл өте жұқа дизайнға қол жеткізудің кілті.

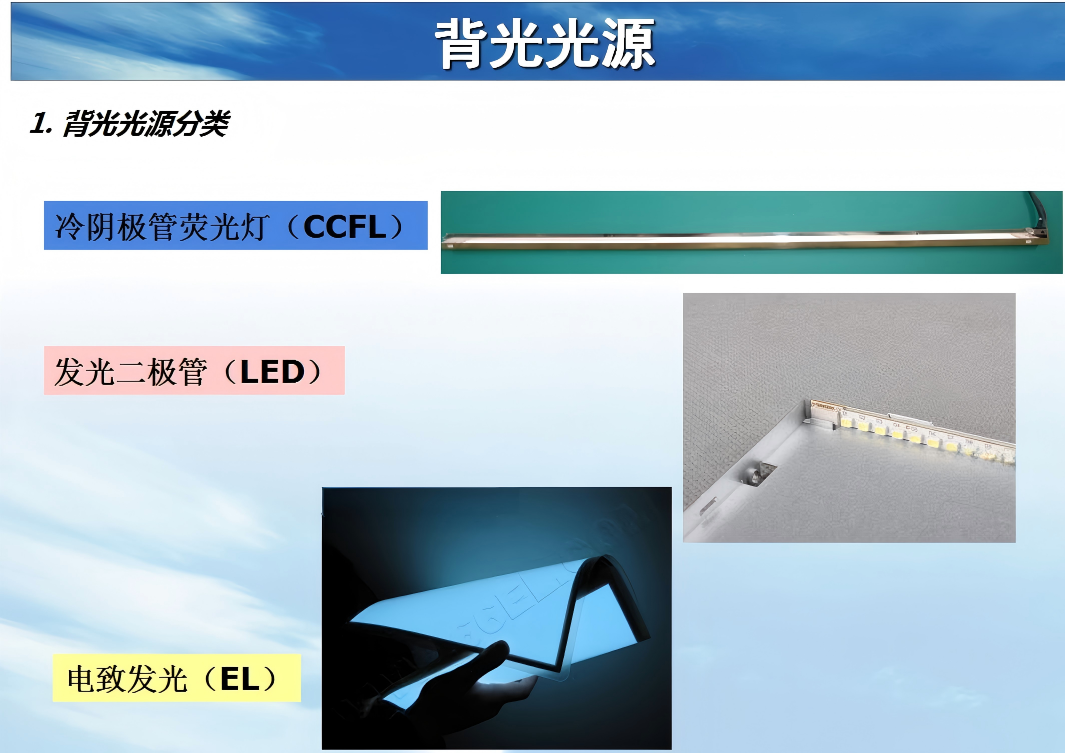

Жарық көздерінің үш түрі, әрқайсысының өзіндік артықшылықтары бар.

Жарықдиодты жарықтандыру:Жоғары жарықтық, ұзақ қызмет ету мерзімі (жиегімен жарықтандыру үшін 30 000 сағаттан астам), аз қуат тұтыну және жұқа пішін факторы. Бұл тұрмыстық электроникадан өнеркәсіптік дисплейлерге дейінгі барлық нәрсе үшін негізгі таңдау.

EL (электролюминесцентті) артқы жарықтандыру:Ультра жұқа, бүкіл бетінде біркелкі және икемді/иілгіш. Ол теңшелген СКД және икемді дисплей қолданбалары үшін қажет болып қала береді.

CCFL (суық катодты люминесцентті лампа) артқы жарықтандыру:Көбінесе тұтынушылық өнімдерде жарықдиодты шамдармен ауыстырылады, бірақ түстердің тамаша қанықтығы мен біркелкілігіне байланысты кейбір кәсіби дисплей қолданбаларында әлі де құнды.

Техникалық қорытынды

Артқы жарық тек жарықтандыру құрамдас бөлігінен әлдеқайда көп. Материалды таңдау мен оптикалық дизайннан бастап жарық көзін таңдауға және құрылымдық процестерді нақтылауға дейін әрбір бөлшек дисплейдің соңғы өнімділігіне ықпал етеді.

Жоғары сапалы дисплейлерге ұмтылатын өндірушілер үшін артқы жарық технологиясындағы терең тәжірибе өнімді саралау, жоғары деңгейлі теңшелген СКД талаптарын қанағаттандыру және әрбір экран өзінің көрнекі уәдесін орындауын қамтамасыз ету үшін негіз болып табылады.

Жарық көзінен кескіннің сапасына дейін артқы жарық СКД модульдерінің нағыз ашылмаған кейіпкері болып табылады. Артқы жарықтандыру технологиясын түсіну, сайып келгенде, керемет дисплейдің не екенін түсіну.
