ITO Patterning: СКД-ны дайындаудың негізі

  Әрбір ашық және жарқын СКД экранының артында өте дәлдік процесі жатыр - ITO-ді басу. СКД өндірісінің 40-қа жуық сатысында бастапқы кезең ретінде, дисплей әлемінің «терісіне» байланысты. Оның дәлдігі LCD модулінің дисплейінің сапасы мен сенімділігін тікелей анықтайды. Стандартты өнімдерге немесе теңшелген LCD экрандарына қарамастан, олардың ерекше дисплей үлгілері осы процесстен басталады. Дизайн сызықтарын микроскопиялық шындыққа айналдыру - LCD дисплей өндірушілерінің техникалық протестігі.

  ITO Patterning шикі ITO әйнегін қажетті электродтық үлгілерге жеті дәлдікпен айналдырады. Бұл жай өндіріс емес, сонымен қатар микронь деңгейінде «микро гравюринг» өнері.

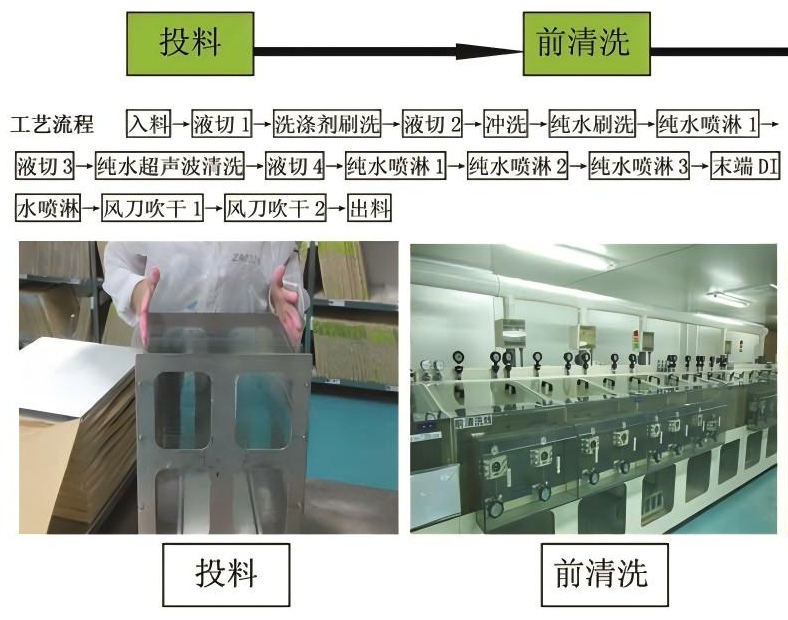

1-қадам: тазалау - таза бастама

Ито әйнегі беттік қоспаларды кетіру үшін тазартқыш заттармен және иондалған сумен мұқият тазаланады. Бұл қарапайым қадам болып көрінетін бұл қадам - ​​кейінгі процестердің сапасын қамтамасыз етудің негізі. Кез-келген кішігірім кемшілік СКД экранының соңғы дисплей жұмысына әсер етуі мүмкін.

2-қадам: фоторесистік жабын-біркелкі қамту

Шыны қалған фоторезист қабатын нығайту үшін жоғары температуралы өңдеуден өтеді. Бұл қадам кейінірек өткір процессте өрнек кедергісінің тұрақтылығын қамтамасыз етеді және өрнек жиектерін ұстап тұру үшін өте маңызды.

3-қадам: Ашумен анықтаңыз

Фоторезист қабаты ультракүлгін сәулелерге алдын-ала дайындалған электродтық үлгілер (фотомаска) арқылы ұшырылады, бұл жерлерде химиялық реакция тудырады. Бұл процесс, фотографиялық теріс сияқты, болашақ СКД экранындағы әр пиксельді дәл анықтайды.

3-қадам: Ашумен анықтаңыз

Шыны беті ашық және ыдырайтын фоторесті алып тастау үшін әзірлеушіге өңделеді. Бұл кезеңде жобаланған электродтық үлгілер негізгі фоторезист түрінде бірінші рет көрінеді, бұл үлгінің құрылымын анықтайды.

5-қадам: Қатты пісіру-арматура

Шыны қалған фоторезист қабатын нығайту үшін жоғары температуралы өңдеуден өтеді. Бұл қадам кейінірек өткір процессте өрнек кедергісінің тұрақтылығын қамтамасыз етеді және өрнек жиектерін ұстап тұру үшін өте маңызды.

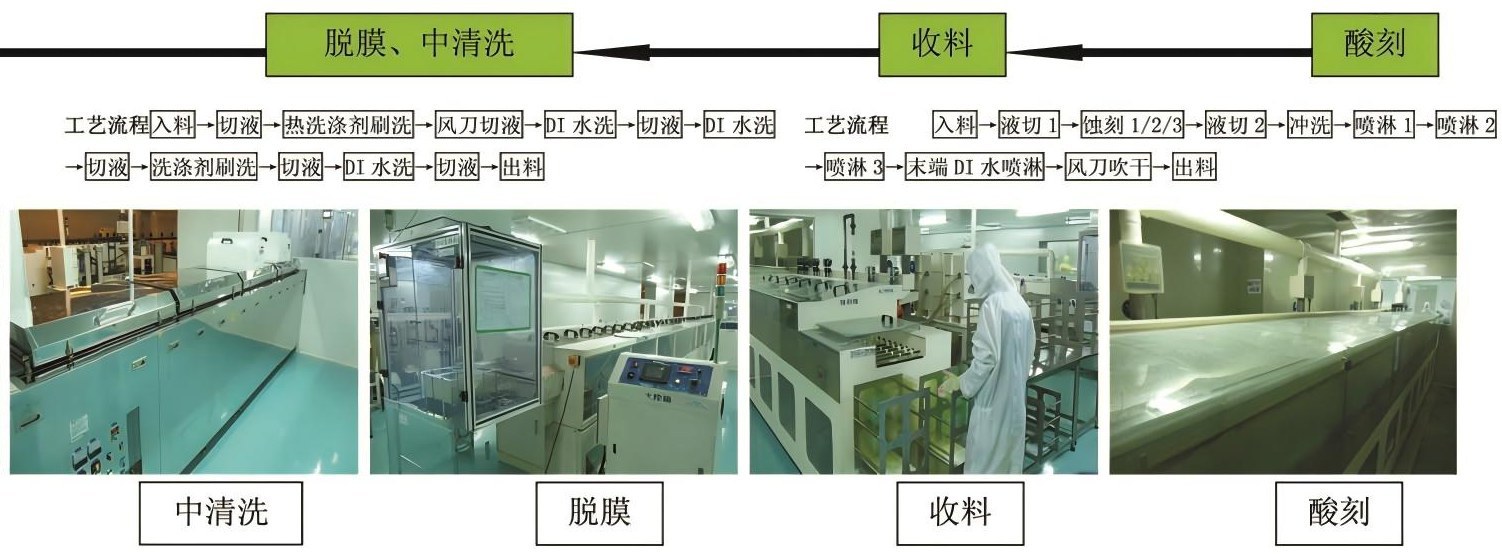

6-қадам: дәлдік-дәлдік гравюрасы

Қышқыл қышқылды шешу ерітіндісі фоторезистпен жабылмаған ITO Film-ді коррозияға ұшырайды. Қорғалған аумақтар өзгеріссіз қалады, ал ашылған жерлер алынып тасталған кезде, нәтижесінде электродтың дәл әсер етеді.

7-қадам: Қиын-ақырғы титулдар

Шынайы фоторешисті кетіру үшін жоғары концентрацияланатын сілтілі ерітінді қолданылады, ол ito ito үлгісін шыны субстратқа біржола қалдырады, дизайн жоспарына сәйкес келеді.

  Кәсіби LCD дисплей өндірушісі ретінде дәл бақылаудың барлық аспектілері, бастапқы бақылаудың барлық аспектілері бастапқы СКД модуліне дейін, біздің клиенттеріміздің өнімдерінің дисплей сапасына әсер ететінін түсінеміз. Custom LCD экран жобаларында біз әр түрлі тұтынушы талаптарына сәйкес әр түрлі параметрлердің параметрлерін реттейміз, әр LCD экранның барлық түрлерінің соңғы өнімнің қажеттіліктеріне сәйкес келеді. CNK-пен бірлесіп жұмыс істеуді таңдау сіздің дисплей шешіміңіз кәсіби деңгейден кәсіби кепілдік береді. Көру тәжірибесін құру үшін бірге жұмыс істейік.
