Дәлдік сілтеме: LCM дисплей модульдеріндегі өткізгіш резеңке қосқыштар технологиясын шешу

Қазіргі ақылды және өзара байланысты әлемде анық және сенімді дисплей интерфейстері адам мен машина әрекетінің негізі болып табылады. Бұл тәжірибенің негізгі тасымалдаушысы сұйық кристалды дисплей модулі (LCM) болып табылады. СКД дисплей өндірушілері жеткізетін негізгі өнім ретінде LCM сұйық кристалды дисплей құрылғысын, драйвер IC, ПХД, артқы жарық және құрылымдық компоненттерді бір тұтас блокқа біріктіріп, тізбек сигналдарын визуалды кескіндерге түрлендірудің толық функциясына қол жеткізеді. Стандартты өнімдер немесе терең теңшелген СКД экрандар үшін болсын, олардың тұрақтылығы LCM ішіндегі әрбір қосылу нүктесінің сенімділігінен басталады. Олардың ішінде қарапайым болып көрінетін, бірақ маңызды құрамдас - өткізгіш резеңке қосқыш (көбінесе зебра жолағы деп аталады) - lcd экраны мен тізбек тақтасы арасында кедергісіз сигнал беруді қамтамасыз ететін «көрінбейтін көпір» ретінде қызмет етеді.

Өткізгіш резеңке қосқыштар: LCM ішіндегі «сигнал көпірі».

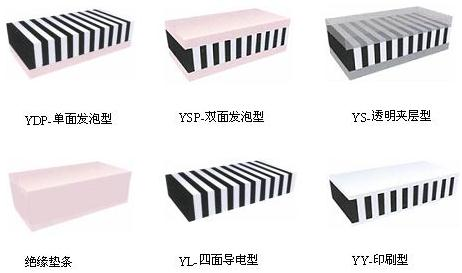

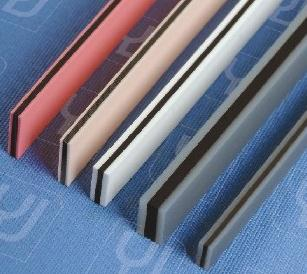

Өткізгіш және оқшаулағыш қабаттарды кезектестіру арқылы жасалған өткізгіш резеңке қосқыштар серпімді қысу арқылы СКД экраны мен ПХД арасындағы тұрақты электр байланысын қамтамасыз етеді. Олардың өнімділігі дисплей сигналының тұтастығы мен анықтығын тікелей анықтайды.

Материалды таңдау: қатты силикон мен көбік силиконын теңестіру өнері

Қатты силикон материалы:Орташа қаттылықты (35°~45°) және төмен бағаны ұсынады. Дегенмен, ол шаңды тарта алатын статикалық электр қуатына бейім, бұл құрастыру ортасының тазалығына қосымша назар аударуды талап етеді.

Көбік силикон материалы:Көбіктендіргіш силикон арқылы жасалған, оның құрылымы жұмсақ (қаттылық 20°~30°), деформацияға жақсы төзімді және ластануға бейім емес. Бұл жоғары тазалық талаптары бар дәлдіктегі lcd модулі қолданбалары үшін қолайлы.

Дәлдік дизайн параметрлері: сенімді қосылымдарды қамтамасыз ету

1.Өткізгіш қабат қадамы:Жалпы қадамдар 0,05 мм, 0,1 мм және 0,18 мм. Дизайн әрбір ПХД жастықшасының кем дегенде 3 өткізгіш көміртекті қабаттарымен байланысуын қамтамасыз етуі керек (0,05 мм қадам үшін 4-5 қабат ұсынылады). Бұл реттелетін СКД экрандарының дизайнында CNK қатаң бақылайтын деталь.

2.Өткізгіш қабаттың ені:0,4 мм-ден 1,0 мм-ге дейін ені қосқыштың қаттылығына қатысты және жалпы қысу коэффициентінің дизайнына әсер етеді. CNK инженерлері модуль құрылымы негізінде мақсатты таңдау жасайды (0,6 мм ені ≤2,0 мм қосқыштар үшін, ≥2,0 мм үшін 0,8 мм ені жиі кездеседі).

3. Қысу коэффициентін басқару:Идеал қысу коэффициенті 10% және 15% арасында бақыланады. 10%-дан төмен қатынас байланыс кедергісі тұрақсыз болуы мүмкін, ал 15%-дан жоғары болса коннектордың немесе ПХД деформациясын тудыруы мүмкін. CNK құрастыру биіктігін (h) дәл есептеу арқылы дұрыс қысу мөлшерін қамтамасыз етеді, бұл ұзақ мерзімді сенімділікке кепілдік береді.

Негізгі монохромды дисплейлерден күрделі HMI интерфейстеріне дейін әрбір lcd модулінің сенімділігі өткізгіш резеңке қосқыштар сияқты негізгі компоненттерді терең түсінуге және нақты бақылауға негізделген. Тәжірибелі lcd дисплей өндірушісі ретінде CNK Electronics сигнал берудегі төмен кедергі мен жоғары тұрақтылықты қамтамасыз ету үшін материалдың қасиеттері мен параметр дизайнын зерттеп қана қоймайды, сонымен қатар егжей-тегжейлердің осы шеберлігін жеке СКД шешімдеріне дейін кеңейтеді. Технологиялық инновацияларды сапа сенімділігімен байланыстыратын, CNK және біздің тұтынушыларымызды қолдайды, бұл көзге көрінбейтін «дәл сілтемелер» деп сенеміз, өйткені біз бірге ерекше дисплей болашағына қарай ілгерілейміз.
