Артқы жарық технологиясы: LCM дисплей өнімділігін анықтайтын негізгі компонент

  Сұйық кристалды дисплей саласында сұйық кристалды модуль (LCM) жүйе деңгейіндегі жоғары интеграцияланған өнім болып табылады. Бұл жай СКД экранының өзі емес, сұйық кристалды дисплей құрылғысы, драйвер IC, ПХД және маңызды артқы жарық сияқты компоненттерді дәл біріктіретін кешенді шешім. Кәсіби СКД дисплей өндірушісі ретінде біз негізгі аксессуар ретінде артқы жарықтың сапасы LCM соңғы көрнекі өнімділігі мен сенімділігін тікелей анықтайтынын түсінеміз.

Артқы жарық: «Жеңіл қозғалтқыш» және LCM оптикалық негізі

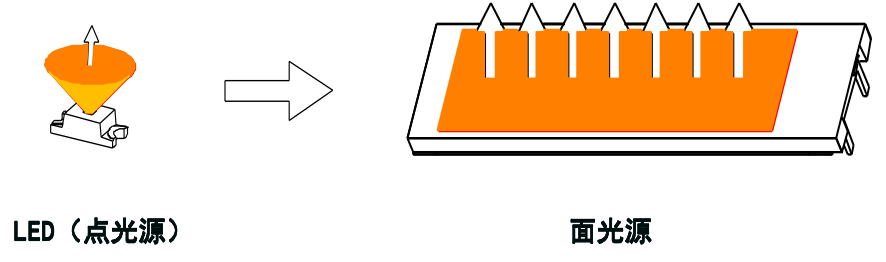

Артқы жарық - бұл СКД экранының артында орналасқан жарықтандыру жүйесі. Оның негізгі функциясы нүктелік немесе сызықтық жарық көзін біркелкі беттік жарық көзіне айналдыру болып табылады. Сұйық кристалды материалдың өзі жарық шығармайтындықтан, оның дисплейі модуляция үшін артқы жарық беретін жарықтандыруға толығымен сүйенеді. Демек, жарықтықты, біркелкілікті, түс температурасын және қуат тұтынуды қоса алғанда, артқы жарықтың оптикалық сипаттамалары СКД модулінің жалпы өнімділігін бағалау үшін негіз болып табылады.

Техникалық деконструкция: Материалдық жүйе және артқы жарықтардың негізгі принциптері

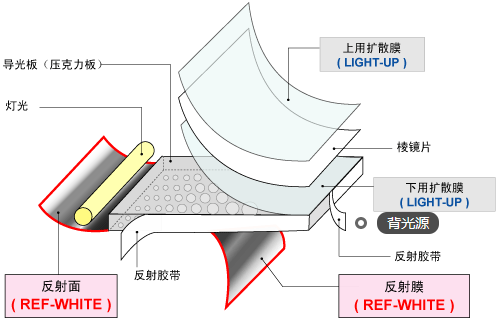

Жоғары өнімді артқы жарық заманауи материалтану мен дәлдік оптикасының кристалдануы болып табылады. Ол негізінен жарық көзі (LED/EL/CCFL), жарық бағыттағыш тақтасы, оптикалық пленка жинағы, құрылымдық жақтау және жарық жолағы/шам тақтасы сияқты негізгі материалдардан тұрады.

Жарық көзі - артқы жарықтың негізгі түс температурасын, жарықтығын және қызмет ету мерзімін анықтайтын жарықтың бастауы.

Жарық бағыттаушы пластина - жарықтың біркелкілігіне қол жеткізудің негізгі элементі. Оның төменгі бетіндегі дәл басып шығару немесе қалыптау арқылы қалыптасқан микро құрылымды нүктелер біркелкі жарық жазықтығына нүктенің немесе сызықтың шашырауына жауап береді. Олардың ішінде дәлдікпен құйылған нүктелер әдетте дәстүрлі басып шығарылғандармен салыстырғанда жоғары оптикалық өнімділікті ұсынады.

Оптикалық пленка жинағы (соның ішінде диффузорлық пленкалар, жарықтықты арттыратын пленкалар, шағылысатын парақтар және т.б.) жарық жолының «менеджері» рөлін атқарады, жарқыраған дақтарды жою, фронтальды жарық шығару тиімділігін арттыру және көру бұрыштары бойынша біркелкілікті қамтамасыз ету үшін синергетикада жұмыс істейді.

Құрылымдық жақтау және жарық тақтасы тұрақты механикалық қолдауды және сенімді электр қосылымдарын қамтамасыз етеді.

Бұл материалдардың үйлесімі мен дизайны екі негізгі жұмыс принципіне тікелей қызмет етеді: тікелей жарықтандырылған артқы жарықтандыру және жиектен жарықтандыру. Тікелей жарықтандырылған артқы жарық диодты массивті тікелей жарықтандыру үшін жарық бағыттаушы тақтайшаның астына орналастырады, бұл жоғары жарықтық пен жергілікті күңгірттенуді басқару үшін тамаша мүмкіндік береді. Жиегімен жарықтандырылған артқы жарықтандыру жарықдиодты жарық жолақтарын жарық бағыттаушы тақтайшаның бүйірлерінде орналастырады; жарық шетінен еніп, бағыттаушы пластинаның ішіндегі нүктелер арқылы алға қарай шағылысады, бұл оны өте жұқа дизайнға қол жеткізудің кілті етеді.

Технология бағытын таңдау: LED, EL және CCFL дифференциалды қолданбалары

Жарық көздерінің әртүрлі технологиялары әртүрлі нарықтық талаптарды қанағаттандыра отырып, артқы жарықтарға ерекше сипаттамалар береді:

Жарықдиодты артқы жарықтандыружоғары жарықтығы, ұзақ қызмет ету мерзімі (шеті жарықтандыру үшін 30 000 сағаттан астам), қуатты аз тұтыну және жұқа пішін факторының артықшылықтары арқасында тұрмыстық электроникадан өнеркәсіптік дисплейлерге дейінгі қолданбаларда абсолютті негізгі ағымға айналды.

EL (электролюминесцентті) артқы жарықтандыру, өзінің ультра жұқа профилімен, абсолютті бет біркелкілігімен және икемді, иілгіш табиғатымен арнайы теңшелген СКД экрандар мен икемді дисплей қолданбалары үшін таптырмас құрал болып қала береді.

CCFL (суық катодты флуоресцентті лампа) артқы жарықтандыру, тұтынушылық өрістерде негізінен жарық диодтарымен ауыстырылғанымен, түстердің тамаша қанықтығы мен біркелкілігінің арқасында белгілі бір кәсіби дисплей аумақтарында қолданбалы мәнді сақтайды.

Қорытынды: Артқы жарық технологиясы LCM мәнін көтерудің кілті болып табылады

  Қорытындылай келе, артқы жарық қарапайым жарықтандыру компонентінен алыс. Күрделі материал құрамы мен нақты жұмыс принциптерінен түске, қуат тұтынуына және пішін факторына әсер ететін жарық көзі технологиясы бағытына дейін оның дизайны мен таңдауының барлық аспектілері СКД модулінің соңғы өнімділігін анықтауға терең қатысады. Жоғары дисплей өнімділігіне ұмтылатын СКД дисплей өндірушілері үшін артқы жарық технологиясындағы терең тәжірибе өнімді дифференциациялауға, жоғары деңгейлі теңшелген СКД экрандарға қойылатын талаптарды қанағаттандыруға және әрбір СКД экран оңтайлы көрнекі нәтижелерді қамтамасыз етуге негіз болып табылады. Демек, артқы жарықтандыру технологиясын түсіну LCM дисплей сапасының негізін түсіну болып табылады.
