Сұйық кристалды дисплейлерді ашу: сіздің экраныңыз қалай «жарық» береді?

Алдыңғы әңгімемізде сұйық кристалдардың тууы мен жіктелуін зерттедік. Бүгін тереңірек үңілейік: сұйық кристалды дисплейлер қалай жұмыс істейді? Смартфондарыңыз бен компьютерлеріңіздің экрандары жарқын және түрлі-түсті кескіндерді көрсету үшін электр мен жарықты қалай пайдаланады?

СКД «жүрегі»: электр өрістері мен жарық биі

Сұйық кристалды дисплейлердің негізгі принципін төмендегідей қорытындылауға болады: Электр өрісі сұйық кристалды молекулалардың туралануын басқарады, ол өз кезегінде жарықтың өтуін басқарады, сайып келгенде кескінді құрайды.

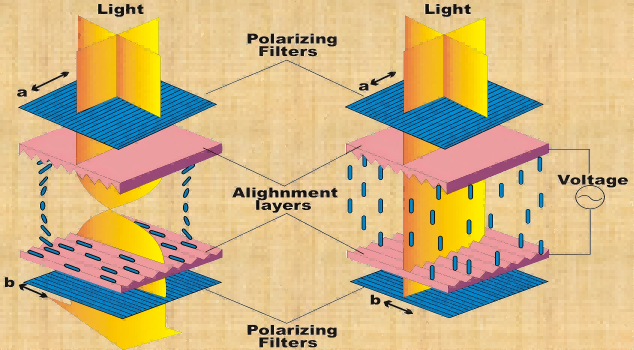

Қарапайым тілмен айтқанда, сұйық кристалдар жарықтың «қосқышы» ретінде әрекет етеді:

• Кернеусіз: сұйық кристалды молекулалар жарықты 90° бұрап, оның поляризатор арқылы өтуіне мүмкіндік беріп, жүйелі түрде тураланады. Экран «жарық» (көрсетілмейтін күй) пайда болады.
• Кернеу қолданылғанда: сұйық кристалды молекулалардың туралануы бұзылып, олардың жарықты бұру қабілетін жоғалтады. Жарықты поляризатор бұғаттап, экран «қараңғы» болып шығады (дисплей күйі).

Әртүрлі аймақтардағы кернеуді бақылау арқылы жарық пен қараңғы арасындағы контраст мәтін мен кескіндерді қалыптастырады.

СКД «кеңейтілген отбасы» және олардың техникалық айырмашылықтары

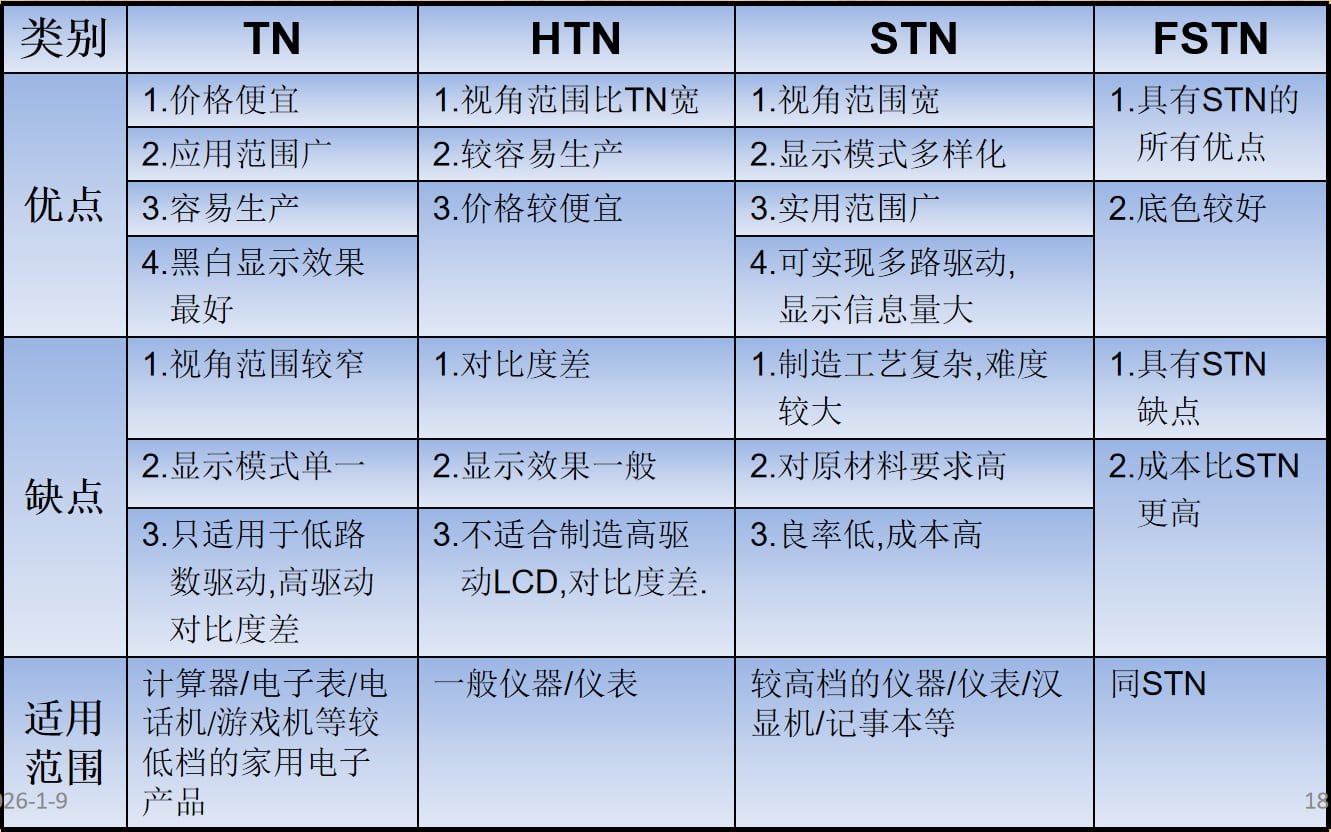

Молекулярлық бұралу дәрежесіне байланысты СКД-ларды әр түрлі өнімділік сипаттамалары мен қолданбалары бар әртүрлі түрлерге бөлуге болады:

• TN (Twisted Nematic): жылдам жауап беру уақыты, төмен баға, калькуляторлар мен сағаттар сияқты қарапайым дисплей құрылғыларына жарамды

• HTN (High-Twist Nematic): Қоңырау шалушы идентификаторы құрылғылары мен білім беру құралдары үшін жарамды кеңірек жүргізу ауқымы, сәл жақсартылған көру бұрыштары.

• STN (Super-Twisted Nematic): Жоғары контраст, ерте ұялы телефондар мен GPS құрылғылары сияқты ажыратымдылығы жоғары дисплейлер үшін қолайлы.

• VA (тік туралау): өте жоғары контраст, таза қара кескін, әдетте жоғары деңгейлі мониторларда қолданылады.

• IPS (жазықтықта ауысу): шынайы түсті шығару, кең көру бұрыштары, дизайн және бейне өңдеу сияқты кәсіби қолданбаларға өте ыңғайлы.

• TFT (Thin-Film Transistor): Әрбір пиксел жылдам жауап беру және тамаша түс өнімділігін ұсынатын тәуелсіз транзистормен басқарылады. Бұл заманауи смартфондар мен компьютер экрандарына арналған негізгі технология.

Қысқаша:

• TN: Жылдам жауап, төмен баға, бірақ шектеулі түстер мен көру бұрыштары.

• VA: Жоғары контраст, ойын-сауық үшін тамаша.

• IPS: Дәл түстер, кең көру бұрыштары, кәсіби пайдалануға жарамды.

• TFT: Күшті жалпы өнімділік, заманауи смарт құрылғылар үшін таңдаулы таңдау.

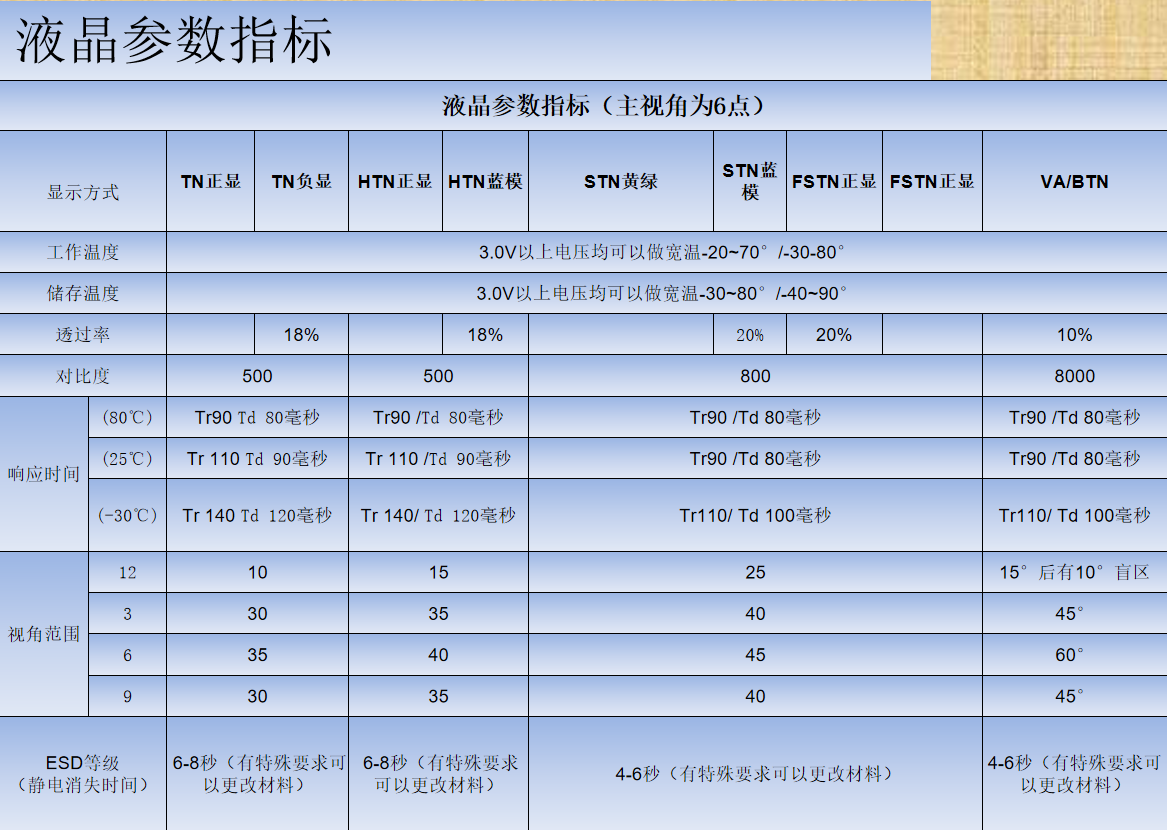

СКД экранын қалай бағалауға болады? Төрт негізгі тиімділік көрсеткіштері түсіндірілді

Өлшемі мен ажыратымдылығынан тыс СКД экранды таңдағанда, келесі төрт негізгі көрсеткішке назар аударыңыз:

• Контраст қатынасы

Ең жарық және ең қараңғы аймақтар арасындағы жарықтық қатынасы. Жоғары контраст коэффициенті жақсырақ тереңдігі бар анық кескіндерді береді. Әдетте ≥1000:1 қатынасы ұсынылады.

• Жауап беру уақыты

Миллисекундтармен (мс) өлшенген пикселдердің жарықтан қараңғыға немесе керісінше өту жылдамдығы. Қысқа жауап беру уақыттары қозғалыстың бұлдырлығын азайтып, оларды ойын ойнау және динамикалық мазмұн үшін тамаша етеді.

• Көру бұрышы

Экранды әртүрлі бұрыштардан қараған кездегі түс пен жарықтық консистенциясы. IPS экрандары әдетте 178°-қа дейінгі кең көру бұрыштарын ұсынады.

• Түс өнімділігі

Түс гаммасын қамтуды, түс дәлдігін және түс тереңдігін қамтиды. Кәсіби дизайн және бейне өндірісі sRGB, Adobe RGB немесе DCI-P3 түс гаммасының қамтуына назар аударуды қажет етеді.

CNK: Технологиялық инновациялармен дисплейлердің болашағын басқару

Сұйық кристалды технологияның үздіксіз эволюциясының бүгінгі дәуірінде CNK өзінің терең техникалық тәжірибесі мен арнайы өнім портфолиосын пайдаланады, бұл тұтынушыларға стандартты өнімдерден бастап тапсырыс бойынша дизайнға дейін жан-жақты дисплей шешімдерін ұсынады. Біз TFT дисплей модульдерін, OLED модульдерін және 0,96-дан 15,6 дюймге дейінгі HMI адам мен машина әрекеттесу модульдерін өндіріп қана қоймай, сонымен қатар монохромды СКД және модульдер саласында үлкен жоба тәжірибесіне иеміз.

Тұтынушыға бағдарланған тәсілді ұстана отырып, біздің өнімдер өнімділік, сапа және жеткізу бойынша сіздің үміттеріңізге сәйкес келетін халықаралық стандарттарға қатаң сәйкес келеді.

CNK — дисплейлерге бағытталған, теңшеуге маманданған — жарық пен көлеңке технологиясымен әрбір шығармашылық көзқарасты жарықтандыруға тырысады.
