СКД қара технологиясының жан-жақты талдауы (1-бөлім): Құрылым және қосылым, дисплейдің негізгі кодының құлпын ашу

Электрондық құрылғылар барлық жерде болатын қазіргі әлемде сұйық кристалды дисплейлер (СКД) адам мен машина әрекеттестігінің негізгі интерфейсі ретінде қызмет етеді және олардың техникалық мүмкіндіктері құрылғылардың пайдаланушы тәжірибесін тікелей анықтайды. Ақылды киетін құрылғылардан өнеркәсіптік басқару жүйелеріне, автомобиль дисплейлерінен тұтынушылық электроникаға дейін, әртүрлі сценарийлердегі СКД өнімдерінің артында мұқият жобаланған құрылымдық схемалар мен қосылу технологиялары жатыр. Кәсіби таңдамалы СКД дисплей өндірушісі және қуатты СКД дисплей зауыты ретінде CNK дисплей құрылғылары мен HMI (адам-машина интерфейсі) өнімдерін ҒЗТКЖ, өндіру және сатуға арналған мамандандырылған және күрделі жоғары технологиялық кәсіпорын болып табылады.

Бүгін біз дисплей технологиясының негізгі логикасын түсінуге көмектесетін СКД негізгі негіздеріне терең талдау жасаймыз.

I. Өнім құрылымы: арнайы жасалған дисплей шешімдері

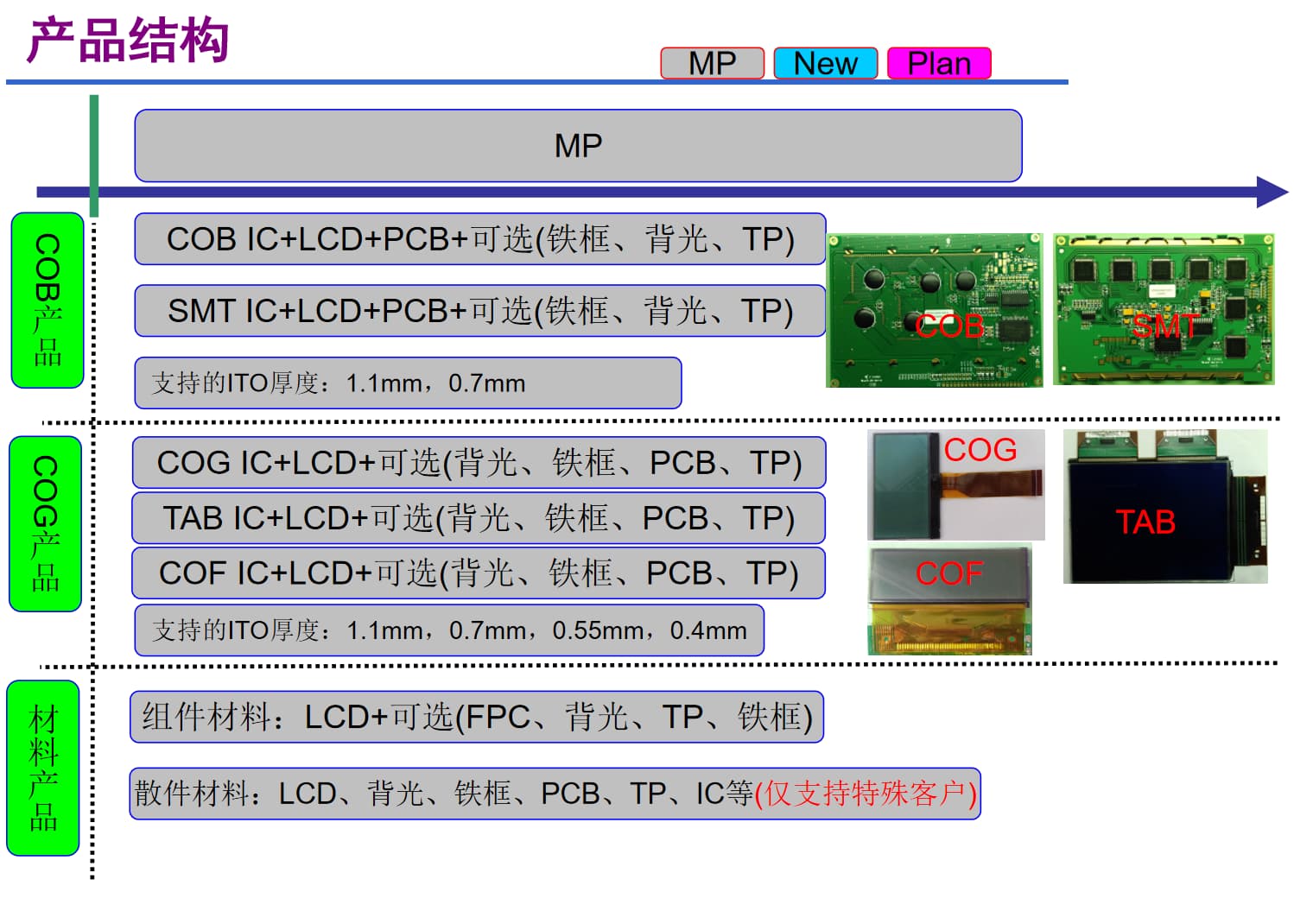

СКД өнімдерінің құрылымы бір өлшемді емес, бірақ қолданба сценарийлері мен өнімділік талаптарына сәйкес реттеледі. Тәжірибелі дисплей өндіруші компания ретінде CNK негізгі өнімдеріне монохромды СКД және монохромды модульдер, 0,96-15,6 дюймдік TFT дисплей модульдері, OLED модульдері және HMI адам мен машина әрекеттесу модульдері кіреді. Оның өнім құрылымы негізінен негізгі өнімдердің үш санатынан және әртүрлі туынды схемалардан тұрады:

1. Біріктірілген өнімдер: тиімді және тұрақты негізгі таңдаулар

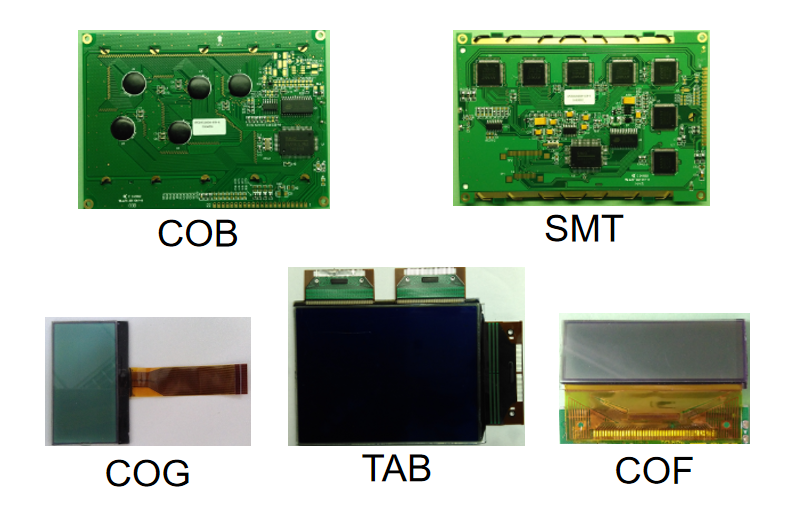

•  COB өнімдері: "IC + LCD + PCB" негізгі архитектурасын қабылдаңыз және оны темір жақтаулар, артқы жарықтар және TP (сенсорлық панельдер) сияқты қосымша құрамдастармен жабдықтауға болады. Жоғары интеграциялық және күшті тұрақтылықпен олар өнеркәсіптік бақылау және автомобиль жабдықтары сияқты сенімділік талаптары қатаң сценарийлерде кеңінен қолданылады.
•  COG өнімдері:«IC + LCD» негізінде олар артқы жарықтар, темір жақтаулар, ПХД және TP сияқты керек-жарақтардың икемді таңдауын қолдайды. Өнімділікті қамтамасыз ете отырып, олар құрылымдық дизайнды жеңілдетеді, оларды ақылды киетін құрылғыларға, шағын портативті құрылғыларға және өлшемдері қатаң шектеулері бар басқа өнімдерге жарамды етеді.
•  SMT/COF/TAB өнімдері:SMT IC, COF IC және TAB IC сәйкесінше СКД және қосымша керек-жарақтармен бірге ортадан жоғары деңгейге дейінгі дисплей қажеттіліктерін жабыңыз. Олардың ішінде COF және TAB схемалары тар жиектелген және жоғары ажыратымдылығы бар өнімдерде жақсы

•  Құрамдас материалдар:Орталықта СКД экранында оларды FPC (икемді басып шығарылған схемалар), артқы жарықтар, TP және темір жақтаулар сияқты құрамдас бөліктермен жұптастыруға болады, бұл тұтынушыларға теңшеу икемділігі мен құрастыру тиімділігін теңестіретін жартылай біріктірілген шешімдерді ұсынады.
• Қосалқы бөлшектер материалдары:Арнайы тұтынушылардың терең баптау қажеттіліктерін ғана қолдайтын СКД, артқы жарықтар, темір жақтаулар, ПХД, TP және IC қоса алғанда, қосалқы бөлшектердің толық жинағын ұсыныңыз. Бұл реттелетін СКД дисплей өндірушісінің икемді бейімделу мүмкіндігін толығымен көрсетеді және тауашалар мен жекелендірілген дисплей сценарийлері үшін қолайлы.

Айта кету керек, CNK әртүрлі құрылымдық схемалары әртүрлі ITO қалыңдығын қолдайды: COB және SMT схемалары 1,1 мм және 0,7 мм қалыңдықты қолдайды; COG, COF және TAB схемалары одан әрі 0,55 мм және 0,4 мм дейін ұзарады. Жіңішке ITO қалыңдығы құрылғыларды кішірейтуге және жеңілдетуге мүмкіндік береді, сонымен қатар СКД дисплей зауытының керемет техникалық күшін көрсетеді.

II. Қосылу әдістері: «Көпір» тиімді трансмиссиясы

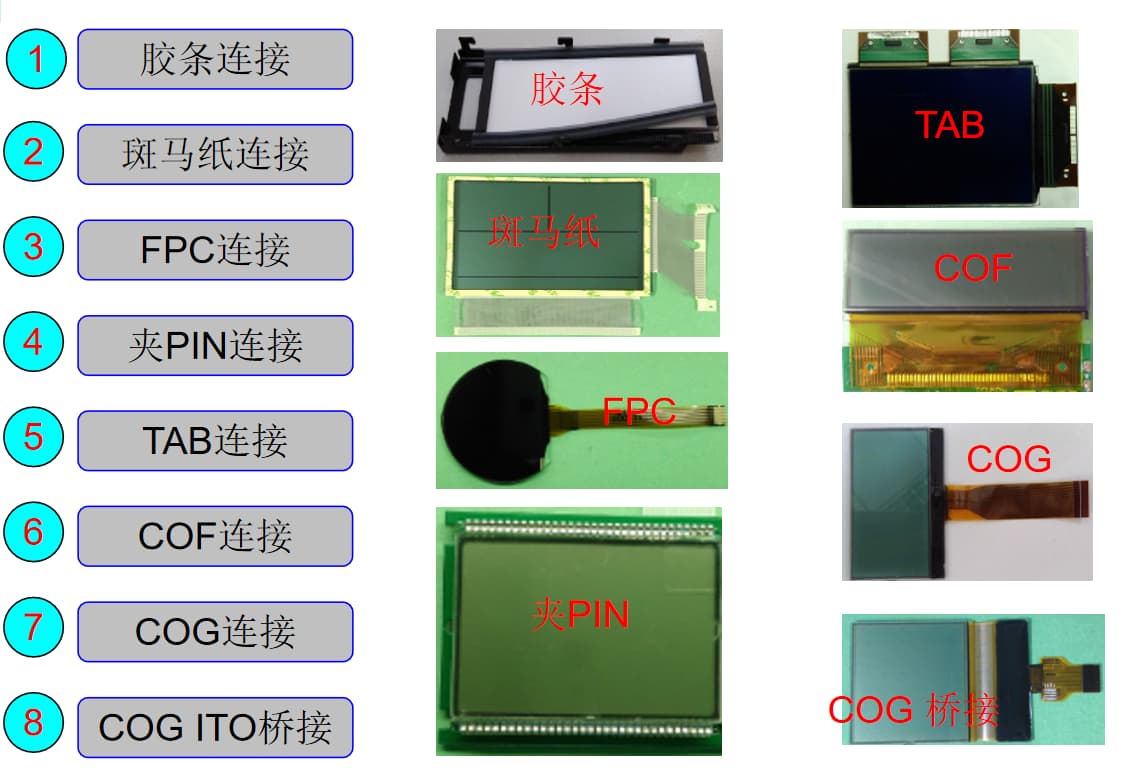

Егер өнімнің құрылымы СКД «қаңқасы» болса, онда қосылу әдісі сигнал беру тұрақтылығына және өнімнің құрастыру ыңғайлылығына тікелей әсер ететін ол арқылы өтетін «қан тамыры» болып табылады. Кәсіби дисплей өндіруші компания ретінде CNK әртүрлі қолданба сценарийлерін толығымен қамтитын 8 негізгі қосылу әдісін меңгереді:

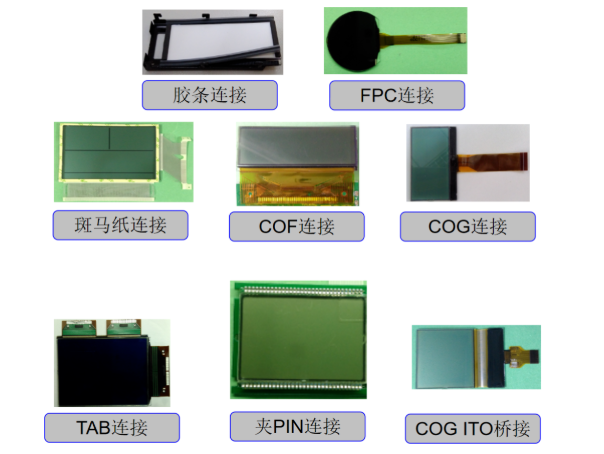

1. Негізгі қосылым схемалары: қарапайым, сенімді және басқарылатын шығындар ·

• Резеңке жолақ қосылымы:Пайдалану оңай және құны төмен, қосылым тұрақтылығына төмен талаптары бар қарапайым электронды құрылғыларға жарамды.
• Zebra Paper Connection:Жақсы өткізгіштігімен және икемділігімен ол шамалы құрылымдық деформацияға бейімделеді және көбінесе шағын СКД және ПХД қосу үшін қолданылады.
•  Клиптік қосылым:Бөлшектеу оңай және кейінірек техникалық қызмет көрсетуге ыңғайлы, ол жиі жөндеуді немесе компоненттерді ауыстыруды қажет ететін жабдықта кеңінен қолданылады.

• FPC қосылымы:Икемді баспа схемаларымен біріктірілген ол көп бұрышты және тар кеңістіктерде қосылымдарға қол жеткізе алады, бұл оны смарт киілетін құрылғылар, жиналмалы құрылғылар және басқа өнімдер үшін таңдаулы схемаға айналдырады.
• TAB қосылымы:ТАБ (анизотропты өткізгіш пленка) арқылы драйвер IC-ны СКД-мен тікелей байланыстырады, қосылым түйіндерін азайтады және беру тиімділігі мен тұрақтылығын арттырады.
• COG қосылымы:IC-ны СКД шыны астарына тікелей байланыстырады, бұл өнімнің өлшемін айтарлықтай азайтады және жоғары сапалы портативті құрылғылар үшін негізгі қосылу әдісі болып табылатын интеграцияны жақсартады.
• COF қосылымы:IC икемді пленкаға оралып, содан кейін тар жиектер мен жоғары ажыратымдылықтардың дисплей қажеттіліктеріне бейімделетін икемділігі мен жоғары интеграциясын көрсететін СКД-ге жабыстырылады.
• COG ITO көпірі:Арнайы көпір дизайны үлкен өлшемді және кескін сапасы жоғары СКД-де тамаша жұмыс істейтін сигнал беру жолын одан әрі оңтайландырады.

Бай құрылымдық схемаларға және сенімді қосылу технологияларына сүйене отырып, CNK Қытай TFT дисплейлері саласындағы жоғары сапалы кәсіпорын ретінде әртүрлі салалар үшін жоғары сапалы дисплей шешімдерін үздіксіз қамтамасыз етеді. Келесі мақалада біз СКД типтерінің жіктелуін және көрсету режимдерін зерттеуді жалғастырамыз, сондықтан хабардар болыңыз!
