LCM артқы жарығы: пластикалық жақтаудың және екі жақты таспаның маңызды рөлдері

Заманауи дисплей технологиясында сұйық кристалды экран (СКД экраны) негізгі компонент ретінде қызмет етеді және оның жалпы өнімділігі негізінен оның артындағы біріктірілген модульге - LCM (LCD модулі) байланысты. LCM сұйық кристалды дисплей құрылғысын, жетек схемасын, құрылымдық құрамдас бөліктерді және артқы жарықты толық модульге біріктіреді, артқы жарықтың жарық әсері дисплейдің соңғы көрнекі сапасын тікелей анықтайды. Артқы жарықтың күрделі құрылымында пластикалық жақтау және екі жақты таспа сияқты компоненттер модульдің тұрақтылығы мен оптикалық өнімділігін бірге қамтамасыз ету үшін оптикалық пленкалар және жарық көздері сияқты негізгі бөліктермен синергетикада жұмыс істейді.

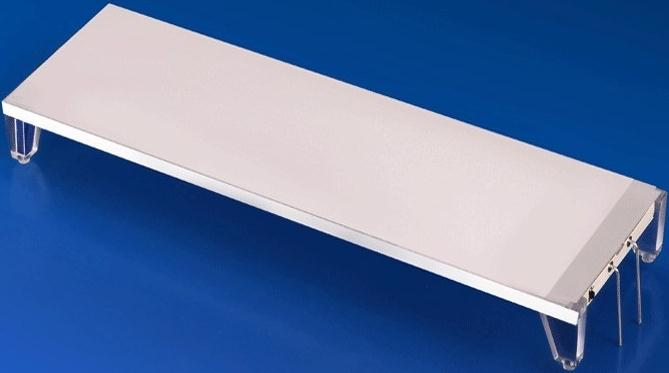

Артқы жарық: Дисплей визуалдарының негізі

Артқы жарық (BackLight) сұйық кристалды экранның артында орналасқан және оның негізгі функциясы нүктелік жарық көздерін біркелкі және жарқын беттік жарық көздеріне түрлендіру болып табылады. Оның оптикалық дизайны бүкіл модульдің жарықтық біркелкілігіне, контрастына және түс өнімділігіне тікелей әсер етеді, бұл әсіресе түсті дисплей модульдері (TFT дисплей модулі) үшін өте маңызды. Әдеттегі артқы жарық жарық көзінен, жарық бағыттаушы тақтадан, оптикалық пленкалардың бірнеше қабаттарынан, құрылымдық пластикалық жақтаудан және барлығы мұқият біріктірілген жарықтандыру тақтасынан тұрады. Қытайдағы көптеген жетекші СКД дисплей өндірушілерінің осы саладағы үздіксіз инновациялары әрбір компоненттің рөлін терең түсінуге негізделген.

Пластикалық жақтау: оптика мен құрылымның қос қорғаушысы

Пластикалық жақтау негізгі механикалық қолдау мен қорғанысты ғана емес, сонымен қатар маңызды оптикалық басқару функцияларын орындайтын артқы жарықтың қаңқасы ретінде қызмет етеді. Материалды таңдау әртүрлі өнім конструкцияларына тікелей бейімделген:

URZ2501 материалы:Контраст пен түс тазалығын жақсарту үшін әдетте ортадан жоғары деңгейге дейінгі түсті дисплей модульдерінде (TFT дисплей модулі) қолданылатын тамаша шағылыстыратын және жарықты блоктайтын қасиеттерді ұсынады.

ДК ақ материалы:Көбінесе СКД экрандарының жұқа профилін жеңілдетіп, бүйірден жарықтандырылған артқы жарық конструкцияларында қолданылады.

ДК ақ + шыны талшық материалы:Қатаң сенімділік талаптары бар өнеркәсіптік орталар үшін жарамды төменгі жарықтандырылған артқы жарық өнімдерінің құрылымдық қаттылығын арттырады.

Арнайы СКД экрандарын қамтитын жобаларда пластикалық жақтаудың дизайны мен материалын таңдау нақты оптикалық әсерлер мен механикалық сипаттамаларға қол жеткізудің кілті болып табылады.

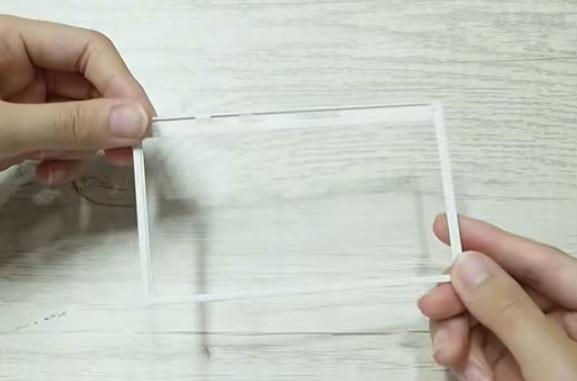

Екі жақты таспа: Жасырын жабысқақ және жарықтан қорғайтын маман

Екі жақты таспа LCM құрастыруында «жабым» ретінде таптырмас рөл атқарады. Ол жарық бағыттағыш тақтайша, диффузиялық пленка және жарықтылықты жақсарту пленкасы сияқты ішкі оптикалық пленкаларды бекітуге және ақырында артқы жарықты СКД экранына мықтап бекітуге жауапты.

Кәдімгі екі жақты таспа:Әртүрлі негіздерде (мысалы, субстратсыз, PET) және қалыңдық опцияларында (0,03–0,30 мм) қол жетімді. COG құрылымы бар СКД экрандарын қосқанда, сәйкес қалыңдықтағы екі жақты таспаны таңдау қысымды тиімді түрде азайтады және дисплейде ақ дақтардың пайда болуын болдырмайды.

Ақ-қара екі жақты таспа:Бұл бір уақытта адгезия, жарықты блоктау және шағылысу сияқты үш тапсырманы орындайтын жарықты бұғаттауға арналған қара жағы және шағылысу үшін ақ жағы бар функционалды материал. Ол жиі түсті дисплей модульдерінің (TFT дисплей модулі) тиімді дисплей аймағын анықтау және икемді тізбектерді (FPC) қорғау үшін пайдаланылады, бұл оны дисплей шекарасының анықтығы мен жалпы сенімділігін арттыру үшін маңызды құрамдас етеді.

Қорытынды

LCM нақты жүйесінде жарық шығаратын жарықдиодтар мен жарық бағыттаушы тақталардан бастап бекітетін пластикалық жақтаулар мен екі жақты таспаға дейін әрбір құрамдас бірегей және алмастырылмайтын функцияны орындайды. Олар нақты үйлестіруде бірге жұмыс істейді және кез келген бір сілтеменің болмауы немесе кемшілігі жалпы өнімділік пен сенімділікке әсер етеді. Пластикалық жақтаудың және екі жақты таспаның құндылығы олардың тұрақты, тиімді және жоғары сапалы дисплей модулінің негізін құрайтын артқы жарық және СКД экраны сияқты басқа негізгі компоненттермен таптырмас синергиясында жатыр.
